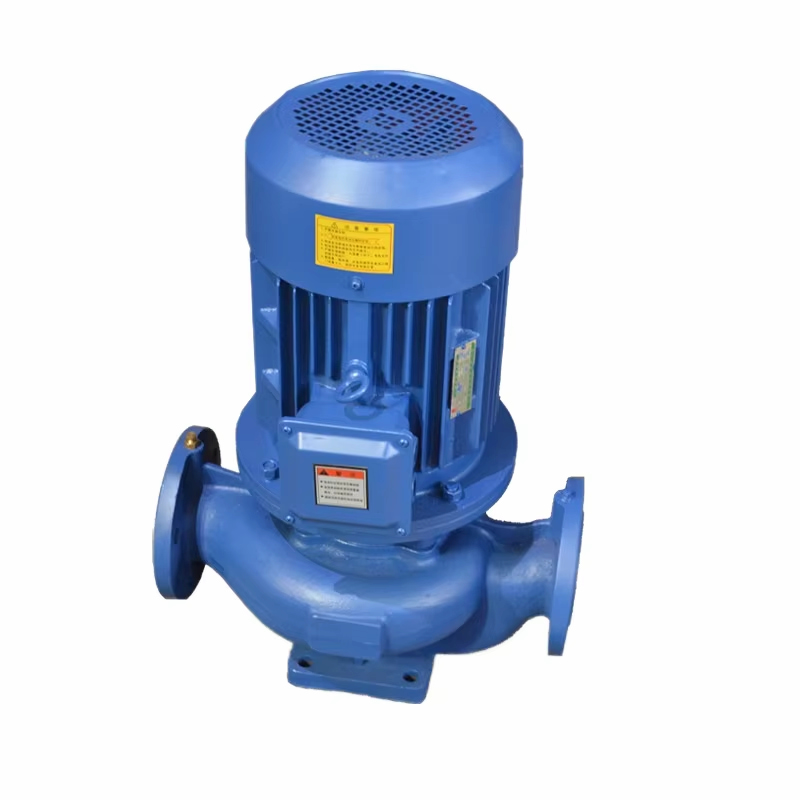

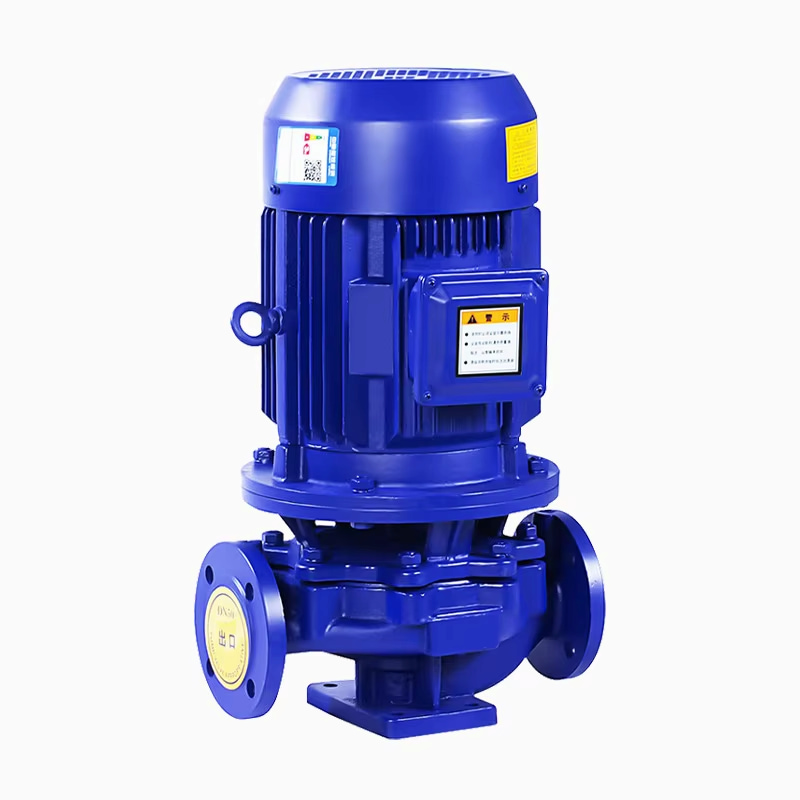

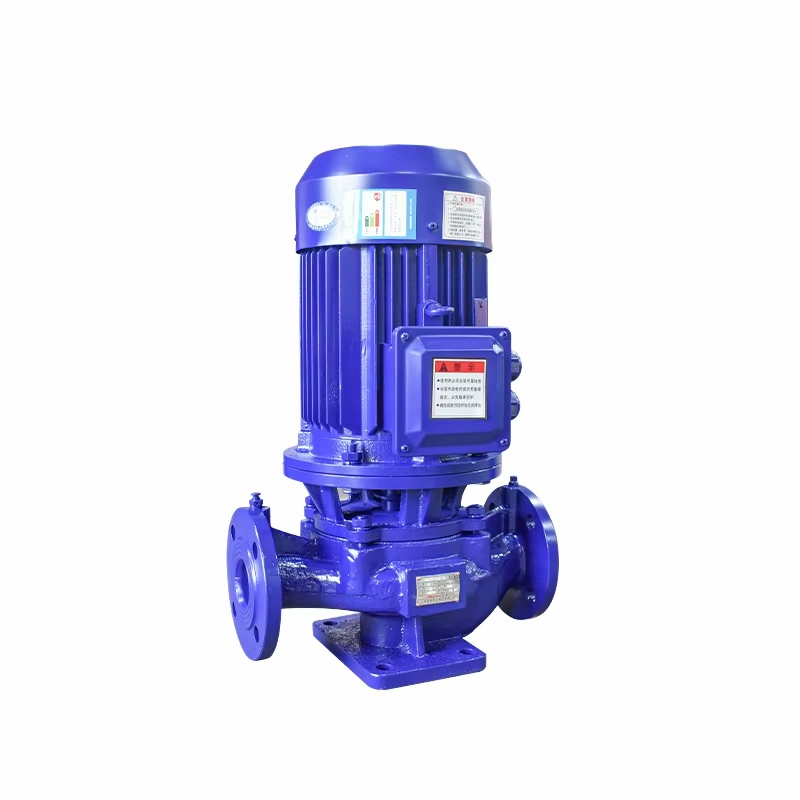

Máy bơm ly tâm hóa chất đường ống đứng ISV Series sản xuất tại Trung Quốc

Bơm ly tâm trục đứng

Thông số kỹ thuật:

lưu lượng, Q: tối đa 1500 m³/h

Đầu, H: tối đa 162 m

Nhiệt độ trung bình: -20℃ - 240℃

Áp suất hệ thống: tối đa 16 bar

Tổng quan

Máy bơm ly tâm ống hút đơn tầng ISV series được thiết kế thông minh trên cơ sở máy bơm đứng thông thường do đội ngũ khoa học kỹ thuật của chúng tôi kết hợp với các chuyên gia máy bơm trong nước. Chúng sử dụng mô hình thủy lực tiên tiến trong nước và các thông số hiệu suất của máy bơm ly tâm IS. Theo sự khác biệt về nhiệt độ dịch vụ, môi trường và điều kiện, v.v., đã có máy bơm nước nóng, máy bơm nhiệt độ cao, máy bơm hóa chất chống ăn mòn, máy bơm dầu, máy bơm hóa chất chống nổ và máy bơm tốc độ thấp có nguồn gốc từ ALG. Với hiệu suất cao, tiết kiệm năng lượng, tiếng ồn thấp và hiệu suất ổn định, v.v., loạt sản phẩm này tuân thủ tiêu chuẩn mới nhất của JB/T53058-93 do Bộ Máy móc, Trung Quốc ban hành và được thiết kế và sản xuất theo tiêu chuẩn ISO2858.

Cách sử dụng

1. Máy bơm ly tâm ống đứng ISV được sử dụng để xử lý nước sạch và chất lỏng tương tự như nước về tính chất vật lý và hóa học. Chúng được áp dụng cho cấp thoát nước công nghiệp và thành phố, cung cấp nước áp lực trong các công trình cao tầng, tưới vườn, tăng áp chữa cháy, vận chuyển xa, sưởi ấm, thông gió, tuần hoàn làm lạnh và phòng tắm để tăng áp tuần hoàn nước lạnh và nước nóng và các thiết bị khác. Nhiệt độ dịch vụ T<80℃.

2. Máy bơm hóa chất đường ống đứng ISVP được sử dụng để xử lý chất lỏng ăn mòn không chứa các hạt rắn, độ nhớt tương tự như nước. Chúng được áp dụng cho các ngành công nghiệp dầu khí, hóa chất, luyện kim, điện, sản xuất giấy, thực phẩm, dược phẩm và sợi tổng hợp, v.v. Nhiệt độ làm việc -20℃~120℃.

Đặc trưng

1. Cấu trúc thẳng đứng, đầu vào và đầu ra có cùng kích thước và trên cùng một đường trung tâm, có thể lắp trong đường ống, giống như van, vẻ ngoài nhỏ gọn và đẹp mắt, diện tích chiếm dụng nhỏ, chi phí xây dựng thấp, có thể sử dụng ngoài trời nếu có nắp bảo vệ.

2. Cánh quạt được lắp trực tiếp trên trục mở rộng của động cơ, kích thước trục ngắn, cấu trúc nhỏ gọn và cấu hình hợp lý của bơm và ổ trục động cơ để cân bằng hiệu quả tải trọng hướng tâm và hướng trục do bơm tạo ra, do đó đảm bảo hoạt động trơn tru, ít rung và độ ồn thấp.

3. Sử dụng phớt cơ khí hoặc kết hợp phớt cơ khí cho phớt trục. Vòng đệm hợp kim titan nhập khẩu. Phớt cơ khí chịu nhiệt độ cao trung gian, vật liệu hợp kim cứng và phớt chống mài mòn, giúp kéo dài hiệu quả tuổi thọ của phớt cơ khí.

4. Dễ dàng lắp đặt và bảo trì, không cần tháo rời hệ thống bơm và tất cả các bộ phận của rôto chỉ có thể được tháo ra bằng cách tháo các đai ốc trên ghế nối của bơm.

5. Chế độ chạy nối tiếp và song song tùy theo lưu lượng và cột áp cần thiết.

6. Lắp đặt theo chiều dọc và chiều ngang theo yêu cầu bố trí đường ống.

Điều kiện làm việc

1. Áp suất hút ≤ 1,0MPa hoặc áp suất làm việc tối đa của hệ thống bơm ≤ 1,6MPa. tức là áp suất hút của bơm + cột áp phân phối của bơm ≤ 1,6MPa, áp suất thử tĩnh của bơm ở 2,5MPa. Vui lòng chỉ định áp suất làm việc của hệ thống khi đặt hàng. Để có được áp suất làm việc của hệ thống bơm lớn hơn 1,6MPa, nên chỉ định riêng khi đặt hàng để thuận tiện cho chúng tôi sử dụng thép đúc cho các bộ phận ướt và các bộ phận kết nối trong sản xuất.

2. Nhiệt độ môi trường <40℃, độ ẩm tương đối<95%.

3. Hàm lượng thể tích các hạt rắn trong môi trường đưa vào không được vượt quá 0,1% thể tích đơn vị, độ hạt<0,2mm.

Lưu ý: để xử lý các hạt nhỏ mang theo trung bình, vui lòng ghi rõ khi đặt hàng để chúng tôi thuận tiện sử dụng phớt cơ khí chống mài mòn.
