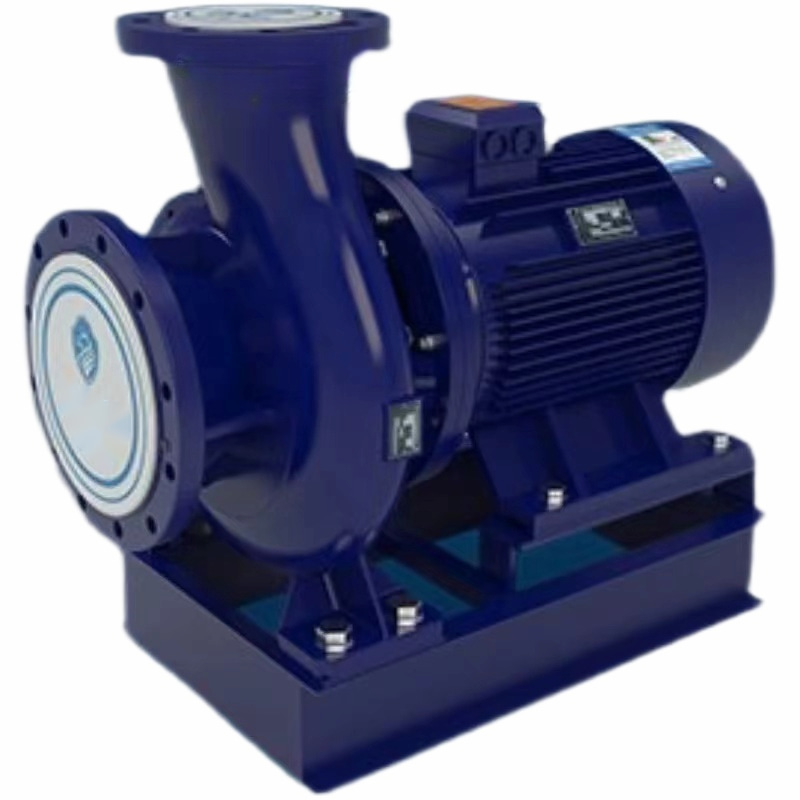

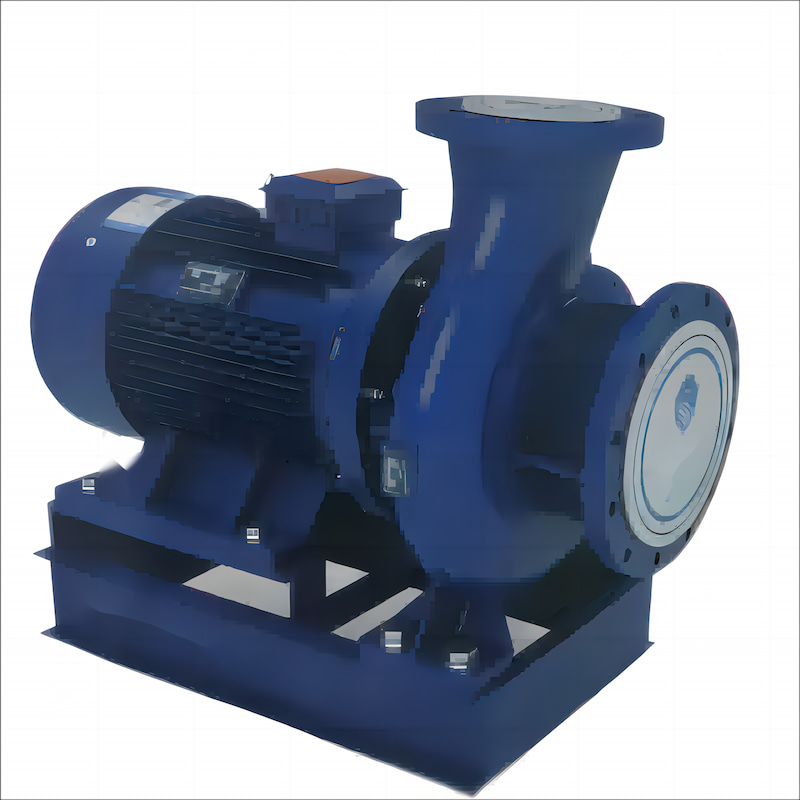

Máy bơm ly tâm ngang nhỏ gọn có cấu trúc ISH và ISHP của Trung Quốc

máy bơm ly tâm nằm ngang

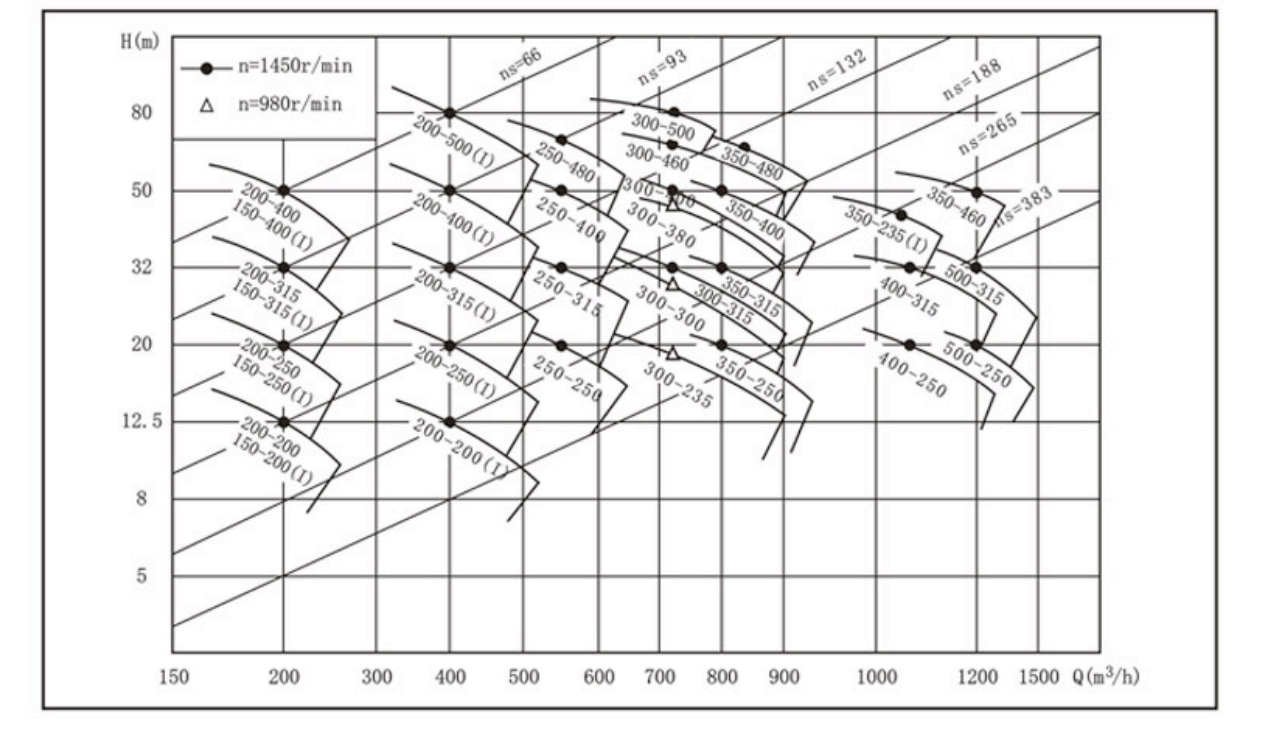

Thông số kỹ thuật:

Lưu lượng, Q: tối đa 1450 m³/h

Đầu, H: tối đa 156 m

Nhiệt độ trung bình: -20℃ - 120℃

Áp suất hệ thống: tối đa 16 bar

Tổng quan

Máy bơm ly tâm ngang dòng ISH và ISHP được thiết kế tối ưu với các mô hình thủy lực tiên tiến trong nước, dựa trên các thông số hiệu suất của máy bơm ly tâm IS và IR và tiêu chuẩn ISO2858. Chúng là thế hệ máy bơm ngang hiệu quả cao và tiết kiệm năng lượng mới.

Cách sử dụng

Máy bơm ly tâm trục ngang ISH được sử dụng để xử lý nước sạch và chất lỏng có tính chất vật lý và hóa học tương tự như nước. Chúng được áp dụng cho cấp thoát nước công nghiệp và thành phố, cung cấp nước áp suất trong các công trình cao tầng, tàu thuyền, tưới vườn, tăng áp chữa cháy, vận chuyển xa, sưởi ấm, thông gió, tuần hoàn làm lạnh và phòng tắm để tăng áp tuần hoàn nước lạnh và nước nóng và các thiết bị khác. Nhiệt độ môi trường làm việc không quá 85℃.

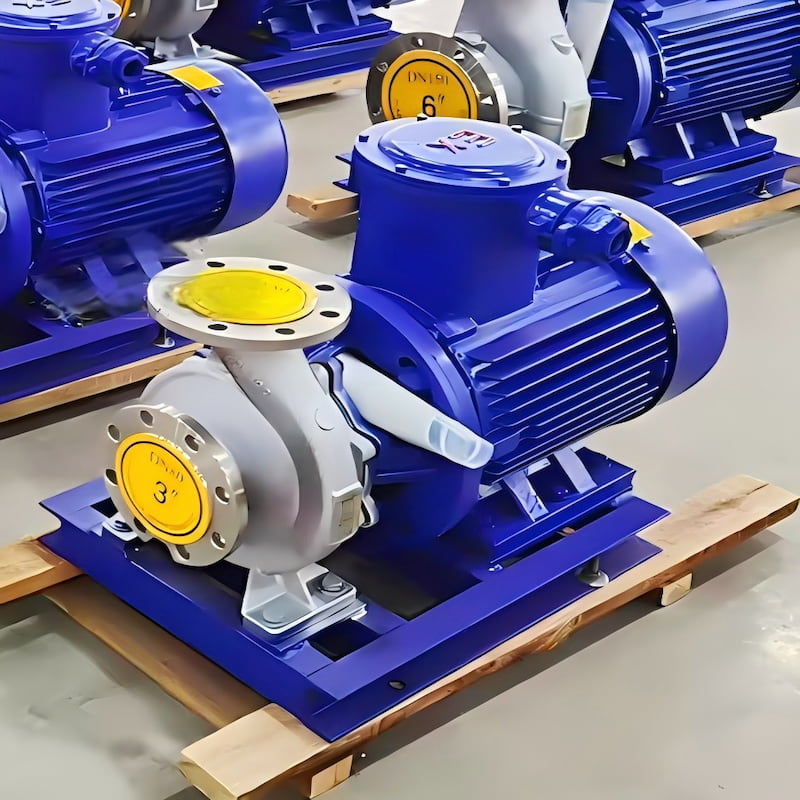

Máy bơm ly tâm hóa chất nằm ngang ISHP được ứng dụng để xử lý chất lỏng ăn mòn trong các ngành công nghiệp dầu khí, hóa chất, luyện kim, điện, sản xuất giấy, thực phẩm, dược phẩm và sợi tổng hợp, v.v. Nhiệt độ hoạt động -20~105℃.

Đặc trưng

1. Cấu trúc nhỏ gọn. Cấu trúc nằm ngang, tích hợp động cơ và bơm. Ngoại hình hấp dẫn và ít không gian chiếm dụng. So với bơm ngang thông thường, tiết kiệm không gian chiếm dụng 30%. Nếu sử dụng động cơ ngoài trời IP54, có thể sử dụng ngoài trời mà không cần phòng bơm.

2. Hoạt động trơn tru, ít tiếng ồn và độ đồng tâm cao của các thành phần. Động cơ và bơm được ghép chặt chẽ để có cấu trúc trung gian đơn giản hóa và tăng độ ổn định khi chạy. Cánh quạt được cung cấp cân bằng động và tĩnh tuyệt vời để không rung và tiếng ồn thấp khi vận hành, giúp kéo dài tuổi thọ của ổ trục và cải thiện điều kiện sử dụng.

3. Sử dụng phớt cơ khí chất lượng cho phớt trục, vòng đệm quay và cố định làm bằng hợp kim cứng để có khả năng chống mài mòn, chống rò rỉ và tuổi thọ cao.

4. Sử dụng mô hình thủy lực tiên tiến để có hiệu suất cao và pcrformancc âm thanh.

5. Cấu trúc đặc biệt. Thân bơm được trang bị lỗ thoát nước ở mặt dưới, mặt bích đầu vào và đầu ra được trang bị van xả áp suất, do đó đảm bảo hoạt động và bảo trì bình thường.

6. Dòng máy bơm này có cửa vào nằm ngang và cửa ra thẳng đứng hướng lên trên để thuận tiện cho việc bố trí đường ống.

Điều kiện làm việc

1. Áp suất làm việc tối đa của hệ thống bơm là 1,6MPa. Cụ thể là áp suất hút của bơm + cột áp ra của bơm ≤1,6Mpa. (Để đạt được áp suất làm việc của hệ thống bơm lớn hơn 1,6MPa, cần phải chỉ định riêng khi đặt hàng để thuận tiện cho chúng tôi sử dụng thép đúc cho các bộ phận tiếp xúc với nước và các bộ phận kết nối trong sản xuất).

2. Môi trường cần xử lý phải là nước sạch hoặc các chất lỏng khác có tính chất vật lý và hóa học tương tự như nước. (Để xử lý môi trường chứa các hạt nhỏ, vui lòng chỉ định khi đặt hàng để thuận tiện cho chúng tôi sử dụng phớt cơ khí chống mài mòn).

3. Nhiệt độ môi trường không quá 40℃, độ cao so với mực nước biển không quá 1.000m và độ ẩm tương đối không quá 95%.
