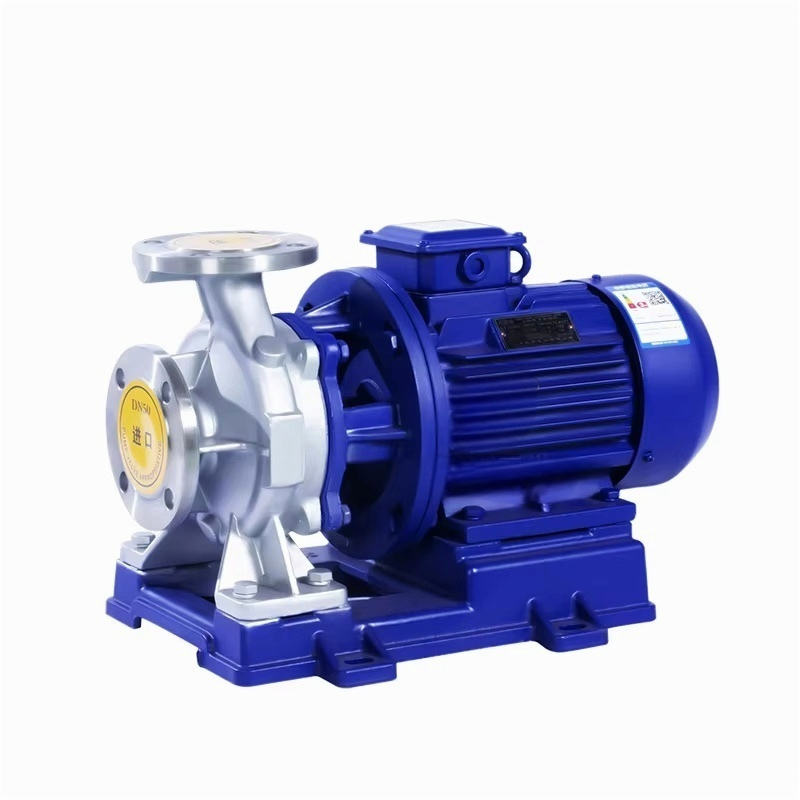

Máy bơm ly tâm nằm ngang dòng ISW

Máy bơm ly tâm nằm ngang

Cách sử dụng

Máy bơm ly tâm nằm ngang ISW được sử dụng để xử lý nước sạch và các chất lỏng có tính chất vật lý và hóa học tương tự như nước. Chúng được ứng dụng trong cấp thoát nước công nghiệp và đô thị, cấp nước áp lực trong các công trình cao tầng, tàu thuyền, tưới vườn, tạo áp lực chữa cháy, vận chuyển đường dài, hệ thống sưởi, thông gió, tuần hoàn lạnh, và phòng tắm để tạo áp lực tuần hoàn nước nóng lạnh, cùng các thiết bị khác. Nhiệt độ môi chất làm việc không vượt quá 85℃.

Đặc trưng

1. Cấu trúc nhỏ gọn. Cấu trúc nằm ngang, tích hợp động cơ và bơm. Ngoại hình hấp dẫn và chiếm ít không gian. So với các loại bơm nằm ngang thông thường, nó tiết kiệm được 30% không gian. Nếu sử dụng động cơ ngoài trời IP54, nó có thể được sử dụng ngoài trời mà không cần phòng bơm.

2. Vận hành êm ái, ít tiếng ồn và độ đồng tâm cao của các bộ phận. Động cơ và bơm được ghép nối chặt chẽ giúp đơn giản hóa cấu trúc trung gian và tăng độ ổn định khi vận hành. Cánh quạt được trang bị khả năng cân bằng động và tĩnh tuyệt vời để đạt được hiệu quả không rung và ít tiếng ồn khi vận hành, giúp kéo dài tuổi thọ của vòng bi và cải thiện điều kiện sử dụng.

3. Sử dụng phớt cơ khí chất lượng cao cho phớt trục, vòng phớt quay và vòng phớt cố định làm bằng hợp kim cứng để đảm bảo khả năng chống mài mòn, độ kín khít và tuổi thọ cao.

4. Sử dụng mô hình thủy lực tiên tiến để đạt hiệu quả cao và hoạt động êm ái.

5. Cấu trúc đặc biệt. Thân bơm được trang bị lỗ thoát nước ở mặt dưới, mặt bích đầu vào và đầu ra được trang bị van đo áp suất, đảm bảo hoạt động và bảo trì bình thường.

6. Dòng bơm này có cửa hút nằm ngang và cửa xả hướng thẳng đứng lên trên để thuận tiện cho việc bố trí đường ống.

Điều kiện làm việc

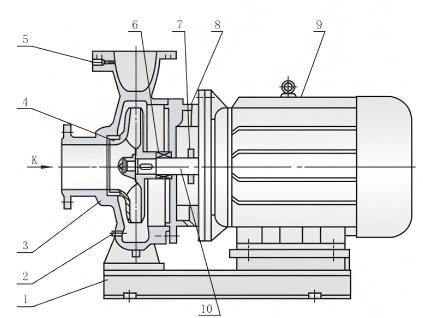

Thông điệp cấu trúc

1、底座Căn cứ 2. Lỗ thoát nước 3、Thân bơm 4. Bánh công tác 5、取压孔Khai thác áp suất 6、机械密封Con dấu cơ khí 7、挡水圈Máy đào thoát nước 8. Trang bìa cuối 9. Động cơ 10 、 trục

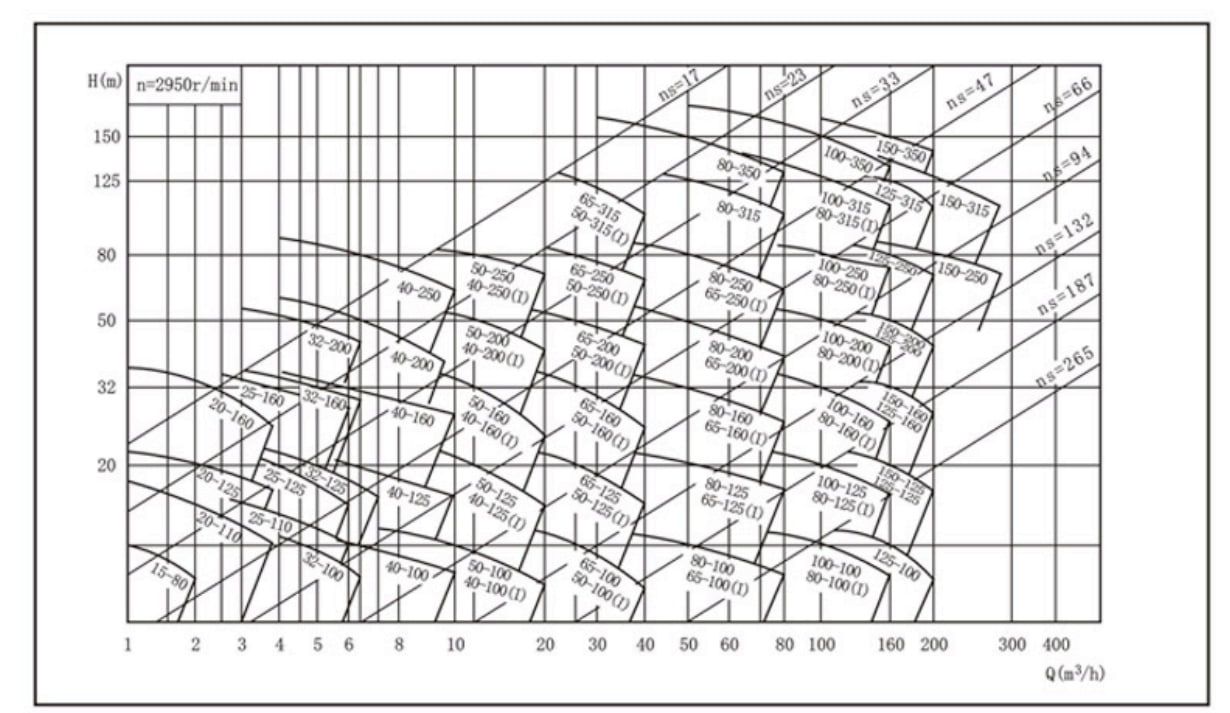

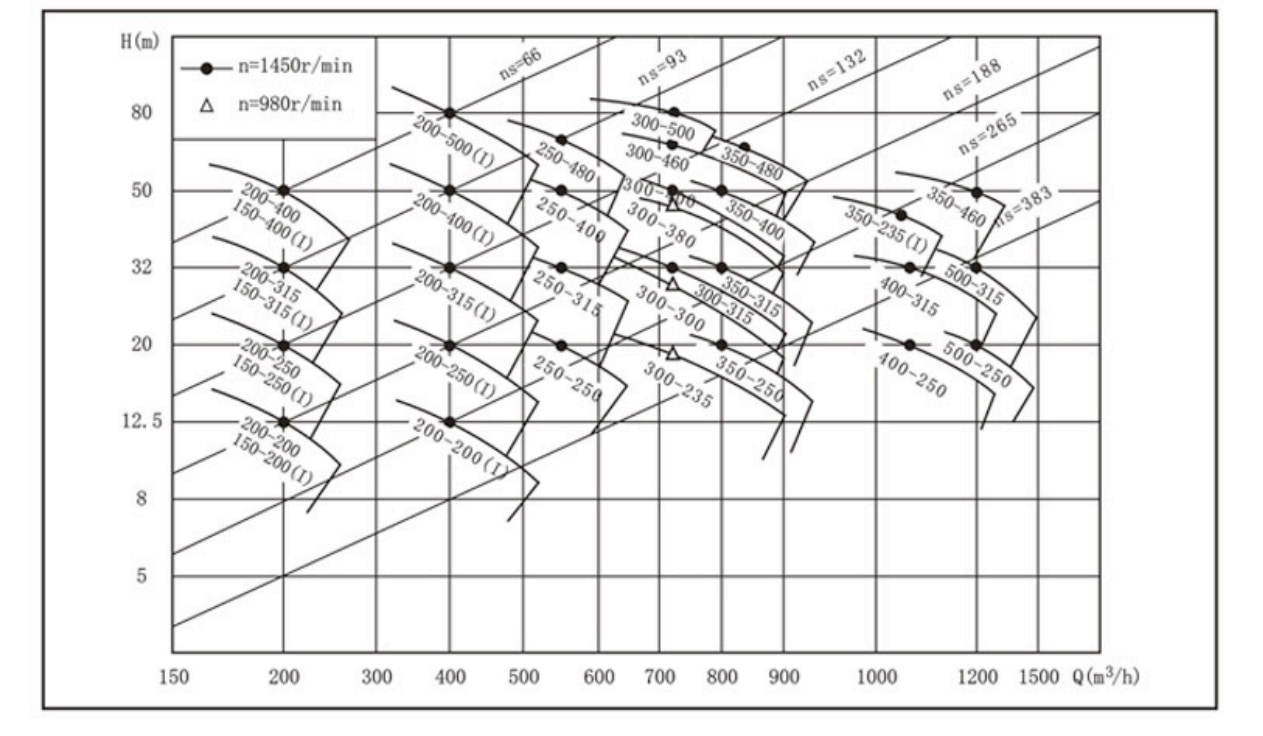

Phổ hiệu suất

1. Khi lắp đặt, trọng lượng của đường ống không được đè lên máy bơm, và nó phải có giá đỡ riêng, nếu không, nó có thể gây biến dạng máy bơm, dẫn đến ảnh hưởng đến hiệu suất hoạt động và tuổi thọ của máy bơm.

2. Cấu trúc tích hợp của bơm và động cơ, không cần hiệu chỉnh khi lắp đặt, giúp việc lắp đặt dễ dàng hơn nhiều.

3. Khi lắp đặt, các bu lông neo phải được kiểm tra để tránh gây rung động khi khởi động máy bơm.

4. Trước khi lắp đặt, hãy kiểm tra kỹ xem có bất kỳ vật thể cứng nào (như đá hoặc sỏi, v.v.) trong đường dẫn dòng chảy của bơm hay không, vì chúng có thể gây sự cố cho hoạt động của bơm và làm hỏng cánh quạt và thân bơm.

5. Để đảm bảo dễ bảo trì và vận hành an toàn, một van điều tiết được lắp đặt trên cả ống dẫn vào và ra của bơm, và một đồng hồ đo áp suất được lắp đặt gần cửa ra của bơm để đảm bảo bơm hoạt động trong phạm vi cột áp và lưu lượng định mức, từ đó đạt được hoạt động bình thường và kéo dài tuổi thọ của bơm.

6. Khi sử dụng bơm trong điều kiện cột áp cao, cần lắp đặt van chân và không nên có quá nhiều khúc uốn trong đường ống dẫn vào. Đồng thời, không được để nước và không khí rò rỉ.

7.Dsctwrge ppeire, ihte ron-etun vae shal be mounted at the outsdn ot gate valve.

8. Sau khi lắp đặt, bơm quay không được phát ra tiếng kêu ma sát hoặc kẹt ở cánh quạt. Nếu có, hãy tháo rời bơm để kiểm tra nguyên nhân.

9. Máy bơm có thể được lắp đặt bằng cách kết nối riaid và kết nối ftexble.

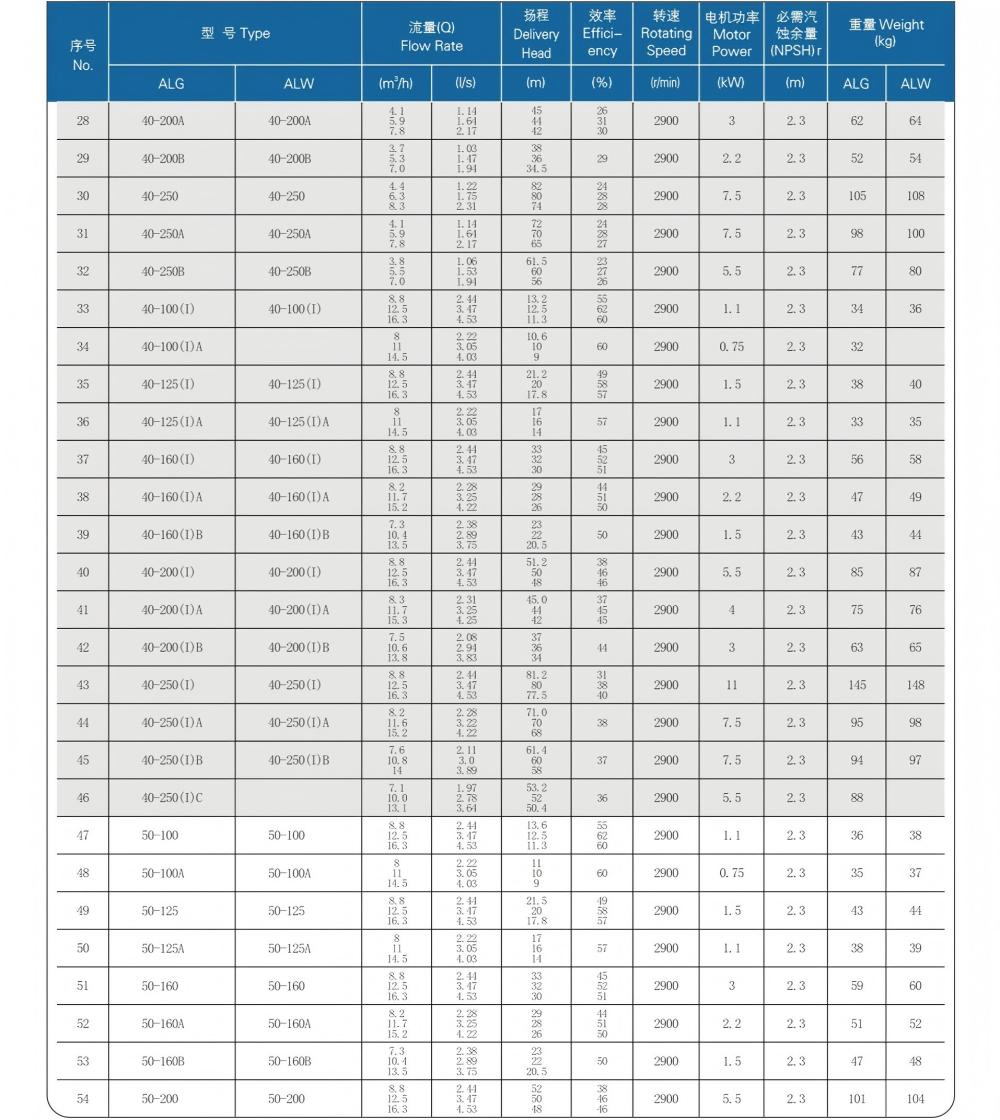

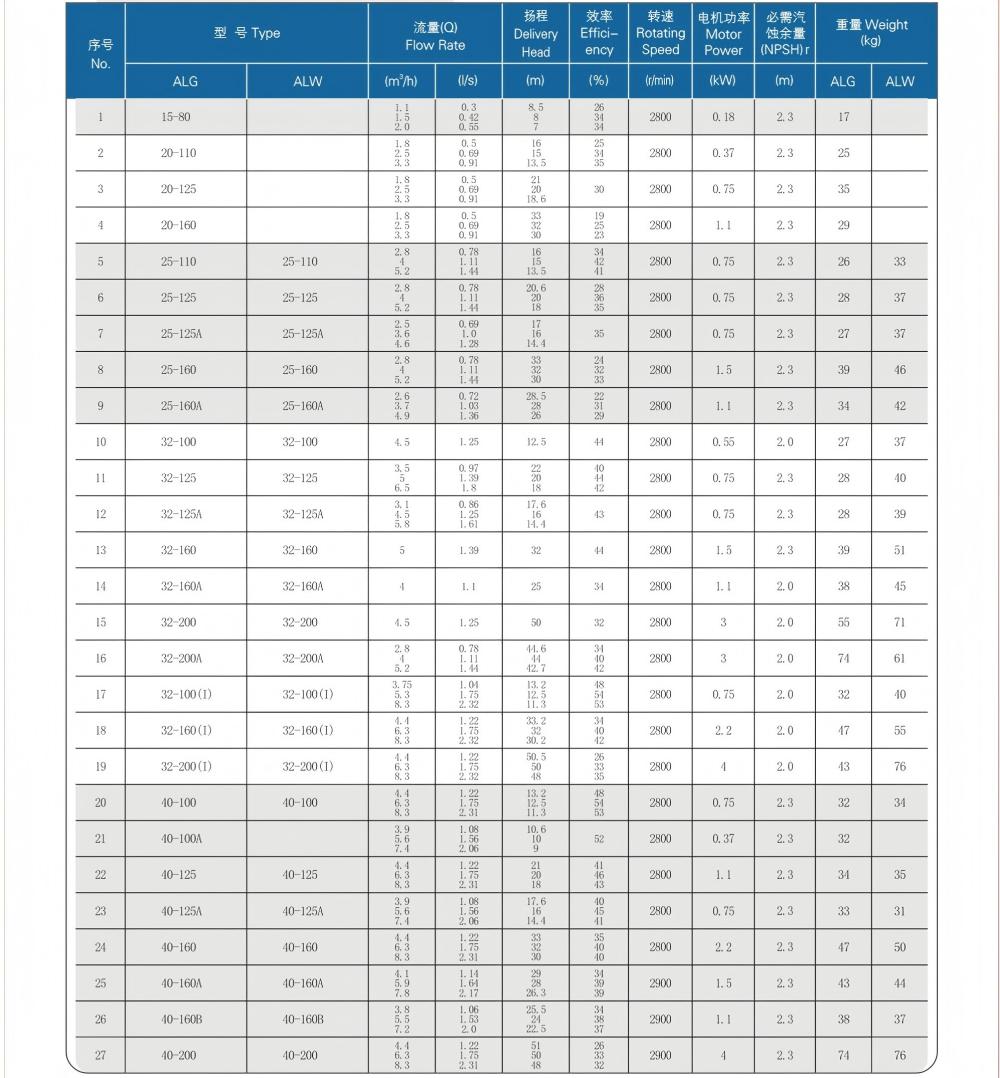

Bảng thông số hiệu năng
