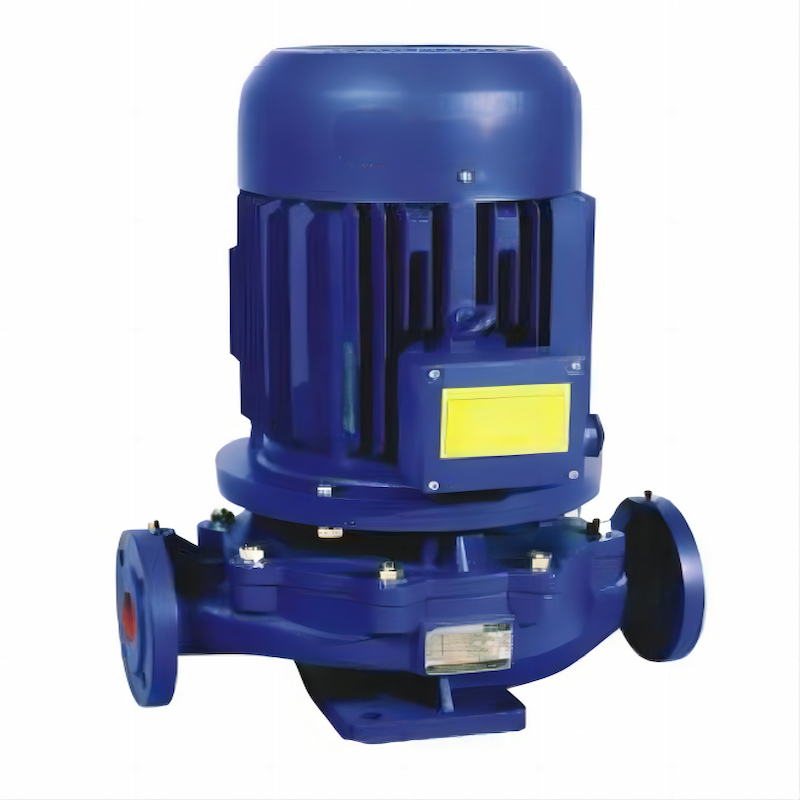

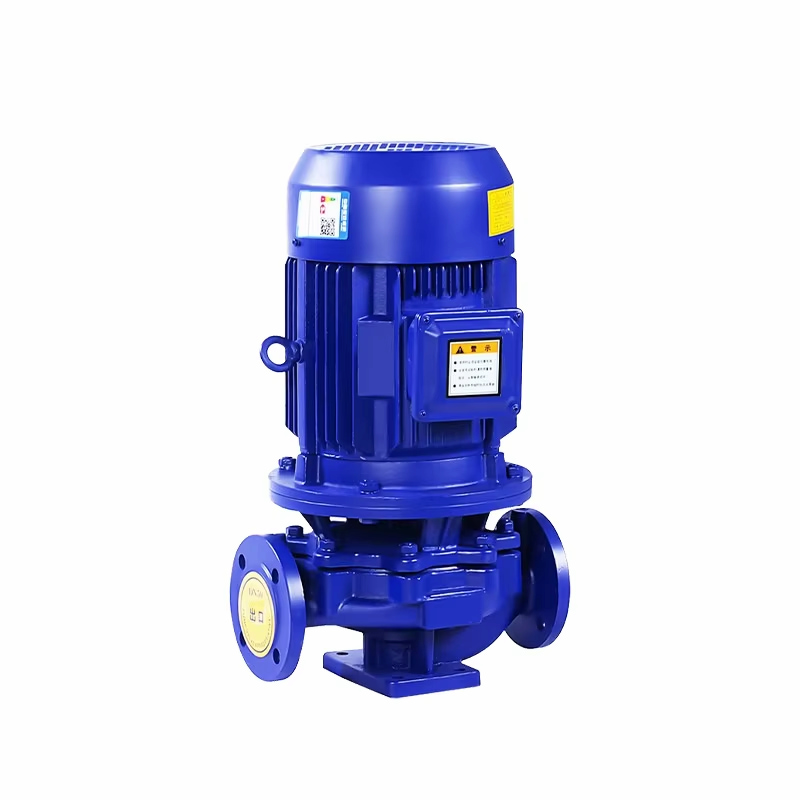

bơm ly tâm đường ống thẳng đứng

Cách sử dụng:

Máy bơm ly tâm đường ống thẳng đứng ISG được sử dụng để xử lý nước sạch và các chất lỏng có tính chất vật lý và hóa học tương tự như nước. Chúng được ứng dụng trong cấp thoát nước công nghiệp và đô thị, cấp nước áp lực trong các công trình cao tầng, tưới vườn, tạo áp lực chữa cháy, vận chuyển đường dài, hệ thống sưởi, thông gió, tuần hoàn lạnh, và phòng tắm để tạo áp lực tuần hoàn nước nóng và lạnh, cùng các thiết bị khác. Nhiệt độ hoạt động T < 80℃.

Đặc trưng:

1. Cấu trúc thẳng đứng, đầu vào và đầu ra có cùng kích thước và nằm trên cùng một đường tâm, có thể lắp đặt trong đường ống giống như van, nhỏ gọn và đẹp mắt, chiếm ít diện tích, chi phí xây dựng thấp, có thể sử dụng ngoài trời nếu được trang bị thêm nắp bảo vệ.

2. Cánh quạt được lắp trực tiếp trên trục kéo dài của động cơ, kích thước trục ngắn, cấu trúc nhỏ gọn và cấu hình hợp lý của ổ trục bơm và động cơ để cân bằng hiệu quả tải trọng hướng tâm và hướng trục do hoạt động của bơm tạo ra, do đó đảm bảo hoạt động trơn tru, ít rung động và tiếng ồn thấp.

3. Sử dụng phớt cơ khí hoặc tổ hợp phớt cơ khí để làm kín trục, vòng đệm hợp kim titan nhập khẩu, phớt cơ khí chịu nhiệt độ cao trung gian, vật liệu hợp kim cứng và phớt chống mài mòn, giúp kéo dài hiệu quả tuổi thọ của phớt cơ khí.

4. Dễ dàng lắp đặt và bảo trì, không cần tháo rời hệ thống đường ống, và tất cả các bộ phận rôto có thể được tháo ra chỉ bằng cách tháo các đai ốc trên khớp nối của bơm.

5.Các chế độ vận hành nối tiếp và song song tùy thuộc vào lưu lượng và cột áp yêu cầu.

6. Lắp đặt theo chiều dọc và chiều ngang tùy theo yêu cầu bố trí đường ống.

Điều kiện làm việc:

Phạm vi lưu lượng: 1,8–2000 m³/h

Nâng đầu lên: <130m

Nhiệt độ trung bình: −10℃~80℃, 105℃

Nhiệt độ môi trường xung quanh: Nhiệt độ tối đa +40℃; độ cao so với mực nước biển dưới 1.500m; độ ẩm tương đối không quá 95%.

Áp suất làm việc tối đa: 1,6 MPa

Đối với bất kỳ chất rắn không tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó phải nhỏ hơn 0,1%. <0,2mm.

Hướng dẫn lắp đặt:

1.Trước khi lắp đặt, hãy kiểm tra xem có bất kỳ chi tiết nào bị lỏng hay không, đường dẫn dòng chảy trong thân bơm có bị tắc nghẽn hay không, để tránh hư hỏng cánh quạt và thân bơm trong quá trình vận hành.

2.Khi lắp đặt, trọng lượng của đường ống không được dồn lên máy bơm, vì điều này có thể gây biến dạng máy bơm.

3.Khi lắp đặt, cần siết chặt các bu lông neo để tránh cho máy bơm bị rung lắc khi khởi động.

4.Để dễ bảo trì và vận hành an toàn, một van điều chỉnh được lắp đặt trên cả đường ống đầu vào và đầu ra của bơm, và một đồng hồ đo áp suất được lắp đặt gần đầu ra của bơm để đảm bảo bơm hoạt động trong phạm vi cột áp và lưu lượng định mức, nhờ đó đạt được hoạt động bình thường và kéo dài tuổi thọ của bơm.

5.Sau khi lắp đặt, hãy xoay trục bơm và đảm bảo không có tiếng mài mòn hoặc kẹt ở cánh quạt. Nếu có, hãy tháo rời bơm để tìm hiểu nguyên nhân.

6.Máy bơm có thể được lắp đặt bằng kết nối cứng hoặc kết nối mềm (tham khảo loại kết nối).

Bảo trì máy bơm:

1.Bảo trì trong quá trình vận hành:

(1)Ống dẫn vào phải được đổ đầy chất lỏng, và tuyệt đối không được để máy bơm hoạt động trong thời gian dài khi bị xâm thực.

(2)Kiểm tra dòng điện của động cơ thường xuyên và đảm bảo không vượt quá dòng điện định mức.

(3) Sau một thời gian dài sử dụng, có thể xuất hiện tiếng ồn và độ rung tăng lên do hao mòn cơ học. Trong trường hợp này, hãy dừng máy để kiểm tra và thay thế các bộ phận hao mòn và ổ trục nếu cần thiết. Nói chung, máy cần được sửa chữa lớn một lần mỗi năm.

2.Bảo trì gioăng cơ khí

(1)Chất bôi trơn của phớt cơ khí phải sạch, không có các hạt rắn.

(2)Không được phép cho gioăng cơ khí hoạt động trong điều kiện mài mòn khô.

(3)Trước khi khởi động, hãy quay bơm (động cơ) vài vòng để tránh vòng than chì bị vỡ và hư hỏng do khởi động đột ngột.

(4) Rò rỉ niêm phong cho phép 3 giọt/phút. Nếu không, cần phải kiểm tra.

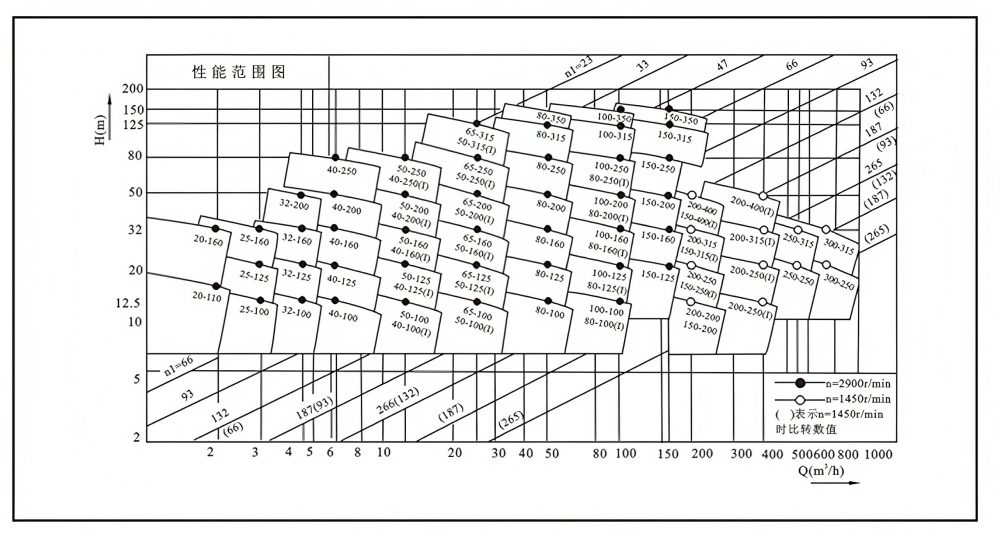

Phổ hiệu năng:

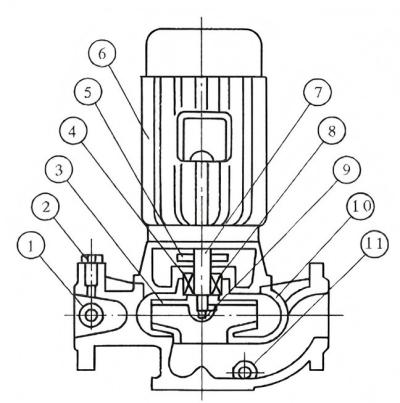

Đặc điểm cấu trúc:

① Nắp cuối dùng chung với động cơ, kích thước trục được rút ngắn và cấu trúc đơn giản.

② Lỗ lấy mẫu áp suất và lỗ thoát nước được lắp trên thân bơm.

③ Van xả được lắp trên thân bơm để xả khí bên trong bơm trước khi vận hành.

④ Tấm đế lắp đặt và lỗ bắt vít được bố trí ở đáy thân bơm để đảm bảo việc lắp đặt toàn bộ thiết bị được chắc chắn.

1. Nút bịt áp suất 2. Van xả 3. Cánh quạt 4. Phớt cơ khí 5. Tấm chắn nước 6. Động cơ 7. Trục 8. Ghế công đoàn 9. Đai ốc cánh quạt 10. Thân bơm 11. Van xả nước

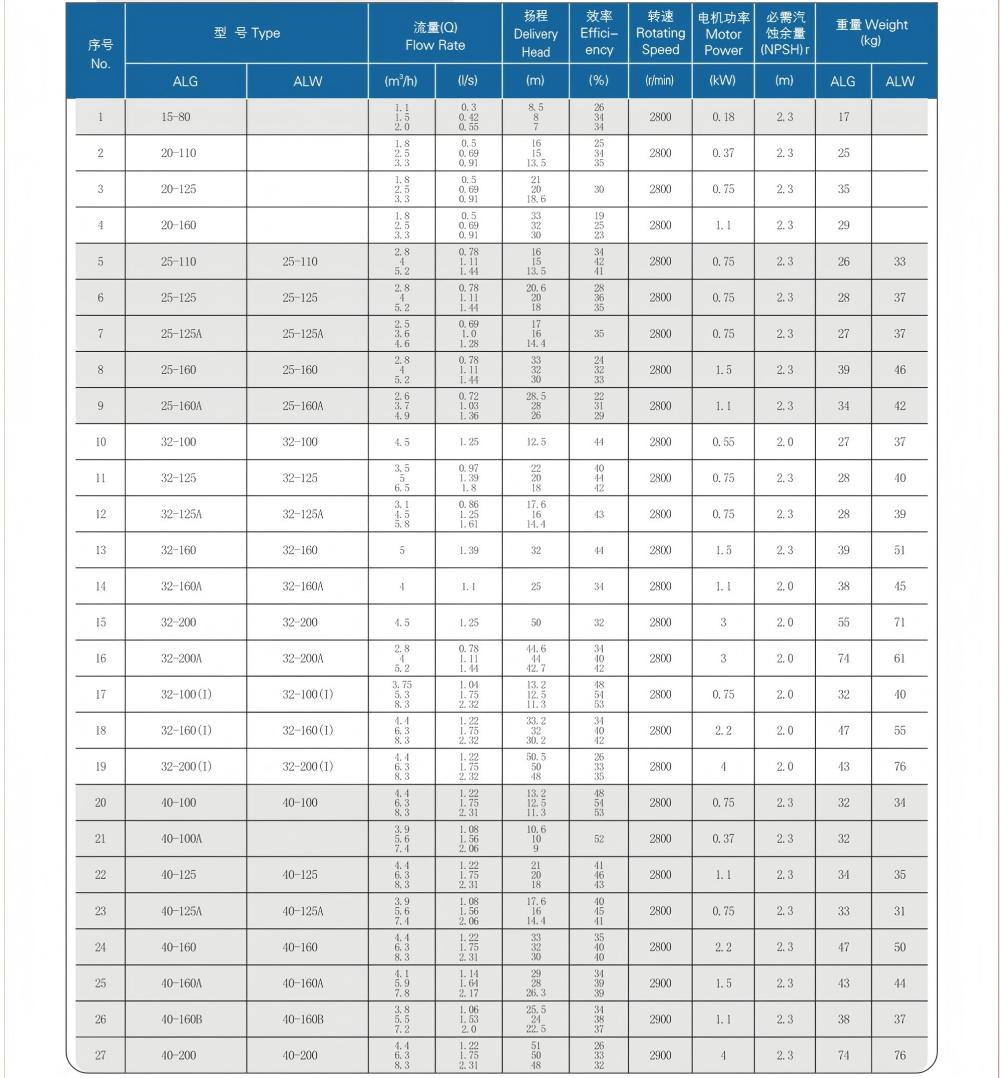

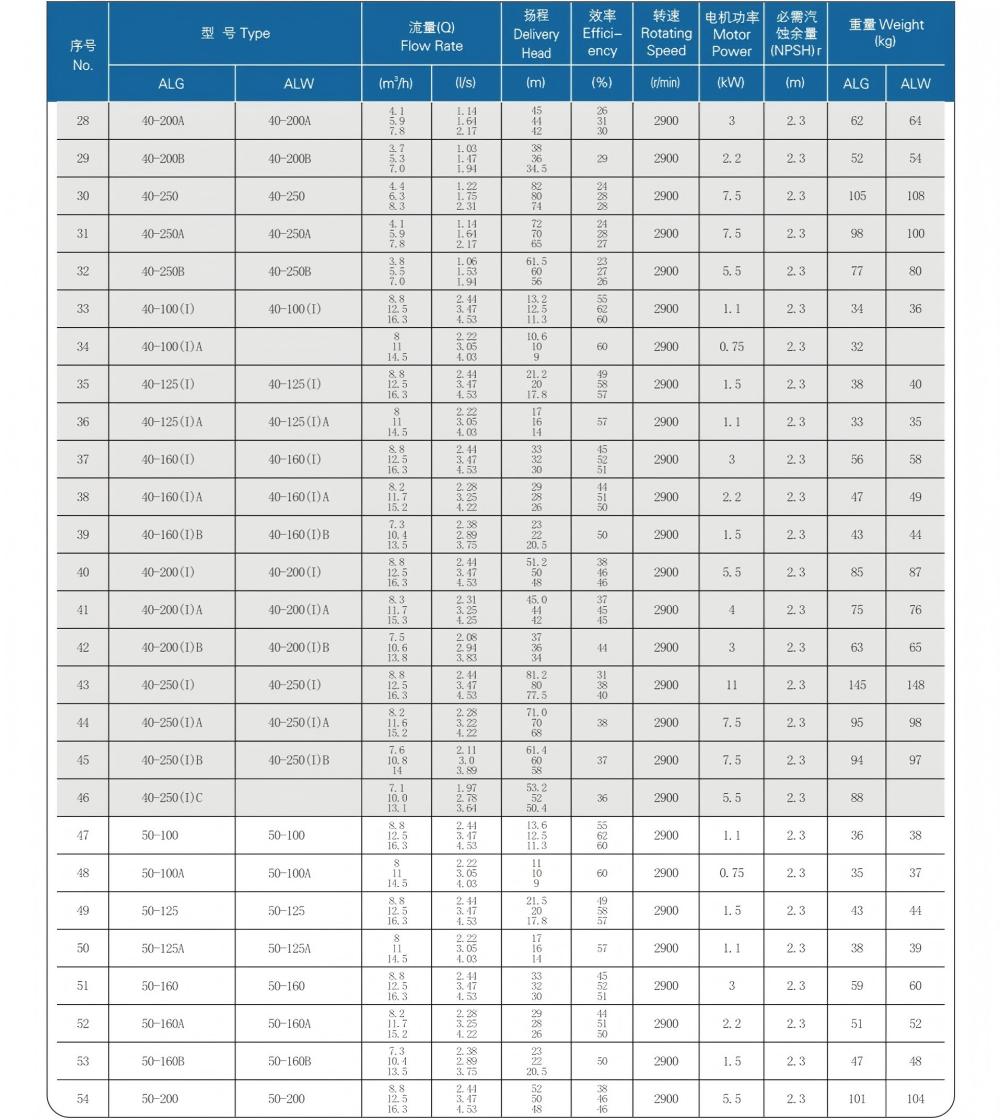

Bảng thông số hiệu năng:
