Công nghiệp đóng vai trò xương sống của nền kinh tế quốc gia, nơi các quy trình sản xuất phụ thuộc vào việc xử lý, vận chuyển và tuần hoàn chất lỏng áp suất cao. Là "trái tim" của các hệ thống công nghiệp, máy bơm ly tâm đóng vai trò then chốt trong việc đảm bảo dây chuyền sản xuất ổn định, chất lượng sản phẩm và hiệu quả năng lượng. Mặc dù máy bơm ly tâm nằm ngang truyền thống mang lại hiệu suất đáng tin cậy, nhưng chúng lại gặp phải những nhược điểm như yêu cầu không gian lớn, tiêu thụ năng lượng cao và quy trình bảo trì phức tạp. Hơn nữa, máy bơm ly tâm nằm ngang của các nhà sản xuất khác nhau thường có các mẫu mã và thông số kỹ thuật không tương thích, dẫn đến việc các phụ tùng không tương thích và làm tăng chi phí sửa chữa. Máy bơm ly tâm nhiều tầng thẳng đứng CDL/CDLF, còn được gọi là máy bơm ly tâm nhiều tầng hàn dập, đã nhanh chóng được ưa chuộng trên cả thị trường công nghiệp và tiêu dùng nhờ thiết kế chống ăn mòn, chịu nhiệt độ cao và bề mặt nhẵn. Với chi phí bảo trì thấp và hiệu quả năng lượng, loại bơm này đã được sử dụng rộng rãi trong sản xuất máy bơm nước siêu nhỏ và mini, nhờ công nghệ sản xuất tiên tiến và dễ dàng sản xuất hàng loạt tự động.

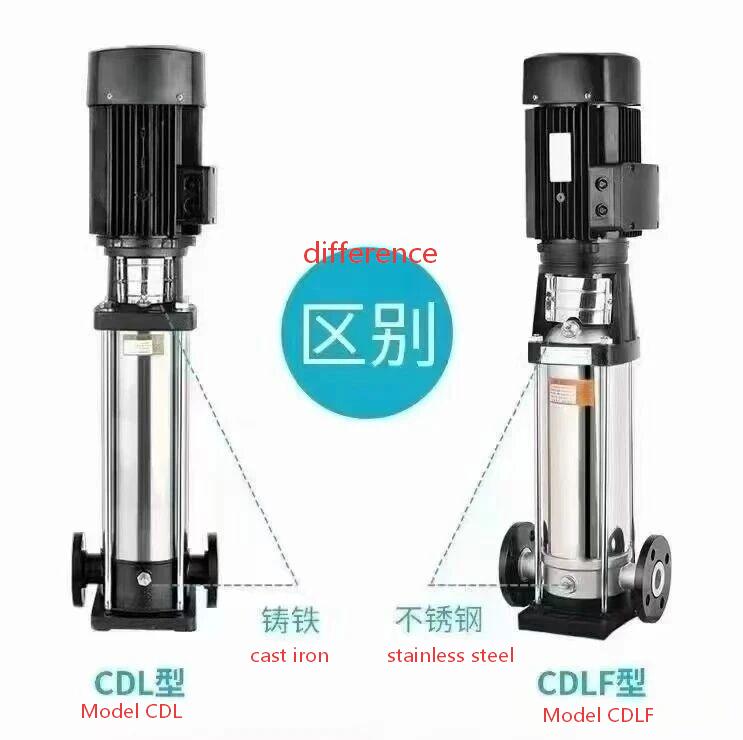

Đồ thị: CDL/CDLF
Máy bơm ly tâm trục đứng nhiều tầng CDL/CDLF có động cơ được đặt phía trên thân bơm, kết nối với trục thông qua khớp nối thẳng đứng. Thiết kế này giúp giảm đáng kể không gian lắp đặt cần thiết, cho phép lắp đặt bơm trong các đường ống hẹp hoặc môi trường chật hẹp như giếng sâu hoặc bệ thiết bị chuyên dụng.

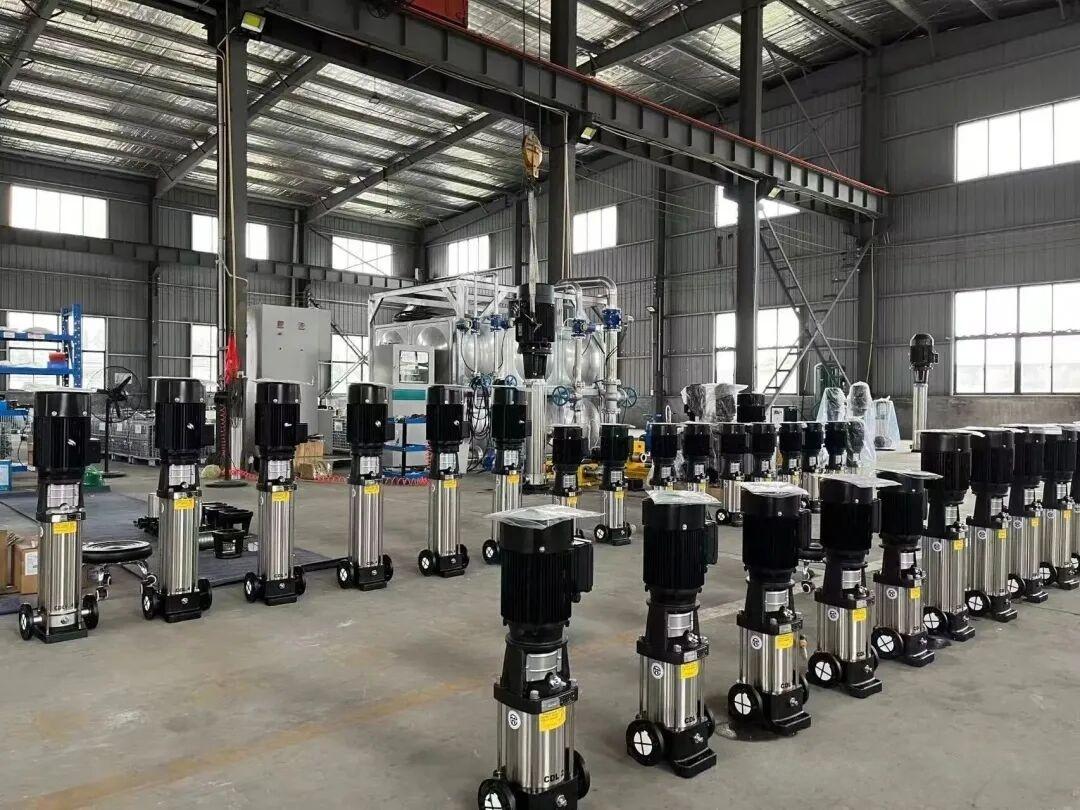

Hình: Bơm đa tầng thẳng đứng Light
Thiết kế nhiều tầng: Thân bơm chứa nhiều cánh quạt và cánh dẫn hướng giống hệt nhau. Mỗi lần môi chất đi qua một tầng cánh quạt và cánh dẫn hướng, áp suất của nó sẽ tăng lên. Cột áp tổng được tính bằng cách nhân cột áp của một tầng với số tầng, cho phép kiểu bơm này đạt được cột áp vượt xa bơm một tầng với kích thước và công suất tiêu thụ tương đối nhỏ.

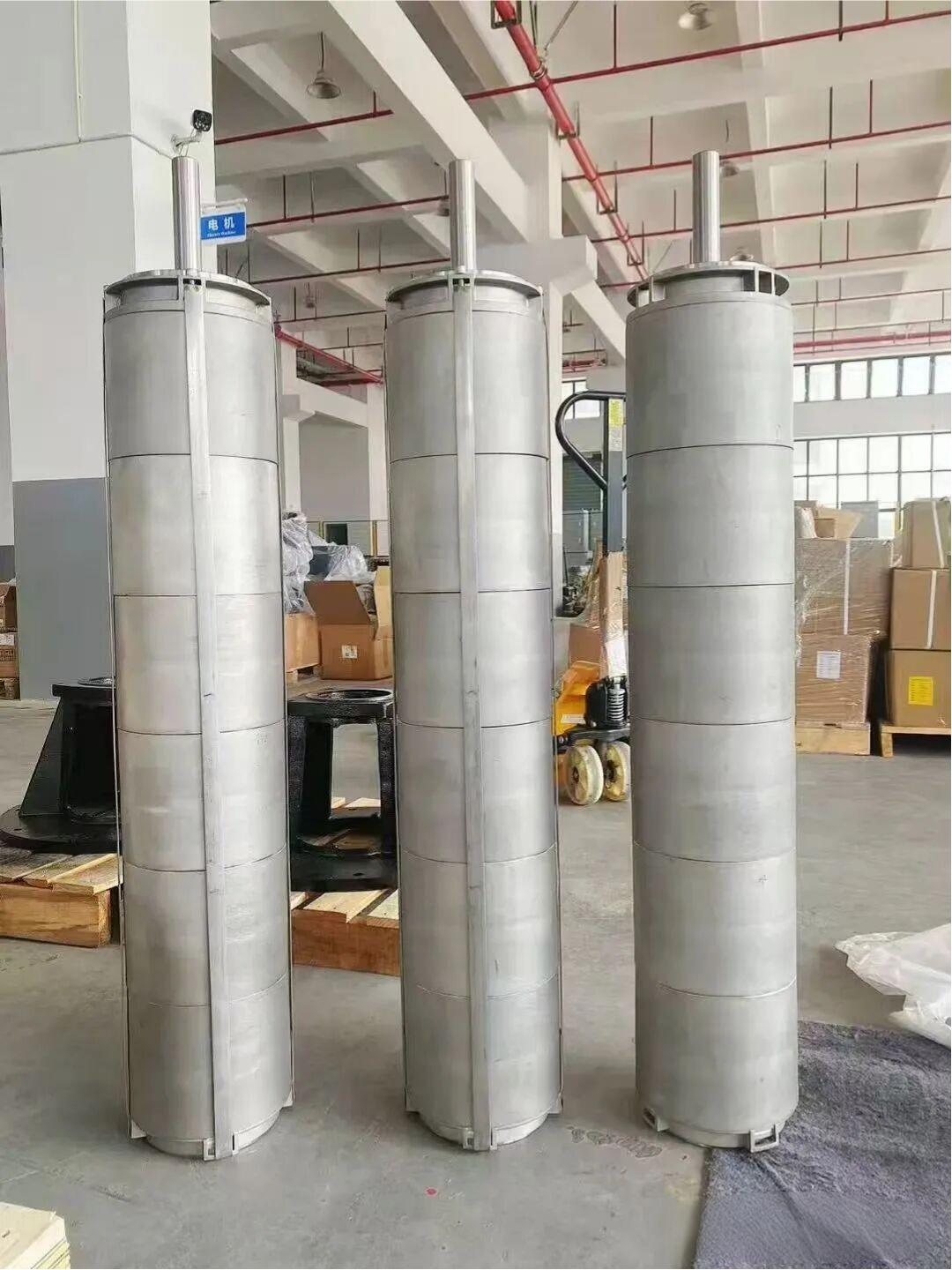

Hình: Lõi bên trong
Các mô hình thủy lực và thành phần dòng chảy hiệu suất cao: Cánh quạt và các cánh dẫn hướng được thiết kế bằng các mô hình thủy lực chính xác, thường được tối ưu hóa thông qua động lực học chất lỏng tính toán (CFD) để đảm bảo các kênh dẫn dòng chảy trơn tru và vận tốc dòng chảy đồng đều, do đó giảm thiểu tổn thất thủy lực và nâng cao hiệu suất bơm.
Cánh quạt thường có các cánh cong ngược, thiết kế này mang lại hiệu suất ổn định và khả năng chống xâm thực tuyệt vời. Các bộ phận dẫn dòng (bao gồm cánh quạt, cánh dẫn hướng và thân bơm) thường được chế tạo từ các vật liệu chống ăn mòn và chống mài mòn như thép không gỉ (304, 316), đảm bảo tuổi thọ và độ tin cậy của bơm khi xử lý nước sạch hoặc chất lỏng có tính ăn mòn nhẹ.

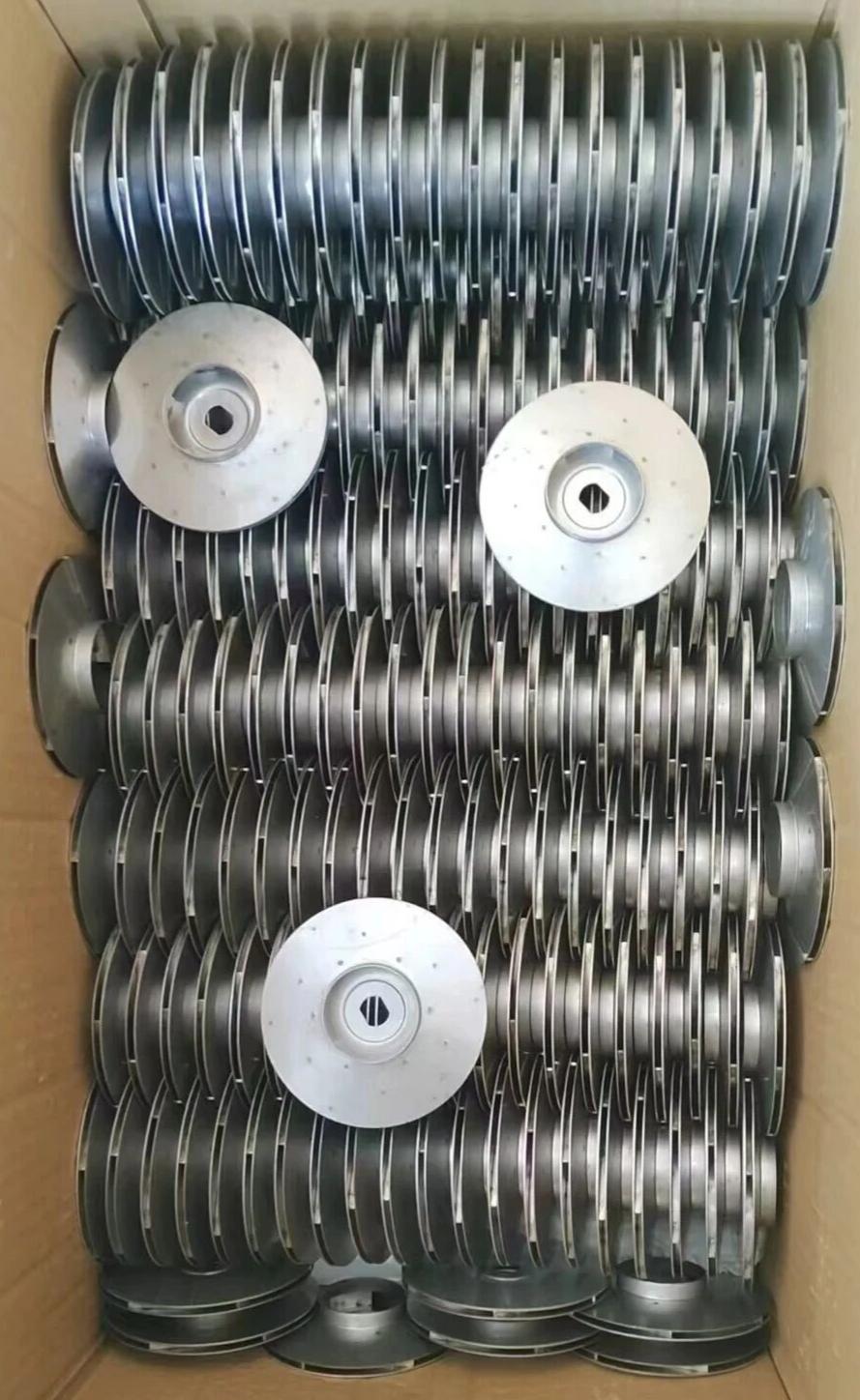

Hình: Cánh quạt
Hệ thống làm kín và cân bằng trục đáng tin cậy: Hệ thống làm kín trục: Các bơm CDL/CDLF tiêu chuẩn sử dụng phớt cơ khí, mang lại những ưu điểm như rò rỉ tối thiểu, tuổi thọ cao và tiêu thụ điện năng thấp. Tùy thuộc vào nhiệt độ, áp suất và đặc tính của môi chất được vận chuyển, phớt cơ khí có thể được lựa chọn từ nhiều vật liệu (ví dụ: cacbua silic, alumina, cacbua xi măng) và cấu hình khác nhau. Đối với các điều kiện hoạt động khắc nghiệt hơn, có thể cấu hình phớt cơ khí hai mặt hoặc phớt tích hợp.
Cân bằng lực dọc trục: Bơm nhiều tầng tạo ra lực dọc trục đáng kể trong quá trình hoạt động. Bơm CDL/CDLF thường sử dụng cấu hình "trống cân bằng" hoặc "trống cân bằng + đĩa cân bằng" để trung hòa hầu hết các lực dọc trục, phần còn lại được hấp thụ bởi ổ đỡ lực đẩy ở đầu động cơ. Thiết kế này làm giảm đáng kể tải trọng lên ổ đỡ, từ đó nâng cao độ ổn định hoạt động và tuổi thọ của các bộ phận rôto.
Thiết kế động lực học rôto: Trục bơm thường được chế tạo từ thép không gỉ cường độ cao và trải qua quá trình cân bằng động chính xác (thường đạt tiêu chuẩn G6.3 trở lên) để đảm bảo hoạt động trơn tru ở tốc độ cao, giảm thiểu rung động và tiếng ồn.
Cách bố trí ổ trục hợp lý (ổ trục dẫn hướng trên và dưới) giúp hỗ trợ ổn định trục bơm, đảm bảo khe hở đồng đều giữa cánh quạt và các bộ phận cố định như vòng đệm, đồng thời duy trì hiệu suất hoạt động cao của bơm.
Hình: Cánh dẫn hướng đỡ
