Đây là máy bơm cao áp đa tầng nằm ngang, công suất 55 kW. Theo yêu cầu của khách hàng, thân bơm được tùy chỉnh màu xanh lam.

Khách hàng Rwanda đã đến thăm nhà máy của chúng tôi trước khi giao hàng để kiểm tra cơ sở vật chất và chứng kiến ​​quy trình thử nghiệm bơm. Họ rất hài lòng với quy trình sản xuất bơm và đã chứng kiến ​​toàn bộ quy trình thử nghiệm, xác nhận rằng các thông số của bơm hoàn toàn đáp ứng yêu cầu của họ.

Giới thiệu về bơm ly tâm đa tầng nằm ngang dòng D

Tổng quan

Dòng bơm này là loại bơm nằm ngang, nhiều tầng, hút đơn và... ly tâmSử dụng mô-đun thủy lực theo khuyến nghị của tiểu bang. Máy bơm hiệu quả, đáng tin cậy và bền bỉ với hiệu suất tiếng ồn thấp, dễ bảo trì và phạm vi sử dụng rộng rãi.

Máy bơm của chúng tôi thích hợp để vận chuyển các chất lỏng không chứa chất rắn, hạt hoặc bất kỳ tạp chất lơ lửng nào khác, ví dụ như nước. Trong khi đó, chất lỏng có dầu, ăn mòn hoặc chứa chất rắn có thể được bơm bằng cách cải tiến vật liệu, phương pháp làm kín và bổ sung hệ thống làm mát.

Áp suất đầu vào tối đa là 0,6 MPa.



Loại D áp dụng được:



Được sử dụng để dẫn nước sạch, không lẫn các hạt rắn và có nhiệt độ dưới 80 ℃, hoặc các chất lỏng có tính chất vật lý và hóa học tương tự. Thích hợp cho việc cấp thoát nước trong khai thác mỏ, nhà máy và đô thị.





Phạm vi hiệu suất:



Đường kính đầu vào và đầu ra của bơm: 40–300mm

Lưu lượng Q: 3,75～850m³/h
Chiều cao đầu H: 19～816m



Tính năng sản phẩm

Một trong những đặc điểm độc đáo của bơm đa tầng dạng ống lồng, hút đơn, nằm ngang là cửa hút được đặt nằm ngang trong khi cửa xả được đặt thẳng đứng. Các đoạn hút, giữa và xả được nối với nhau bằng bu lông. Cột áp được tạo ra bởi các tầng của bơm.

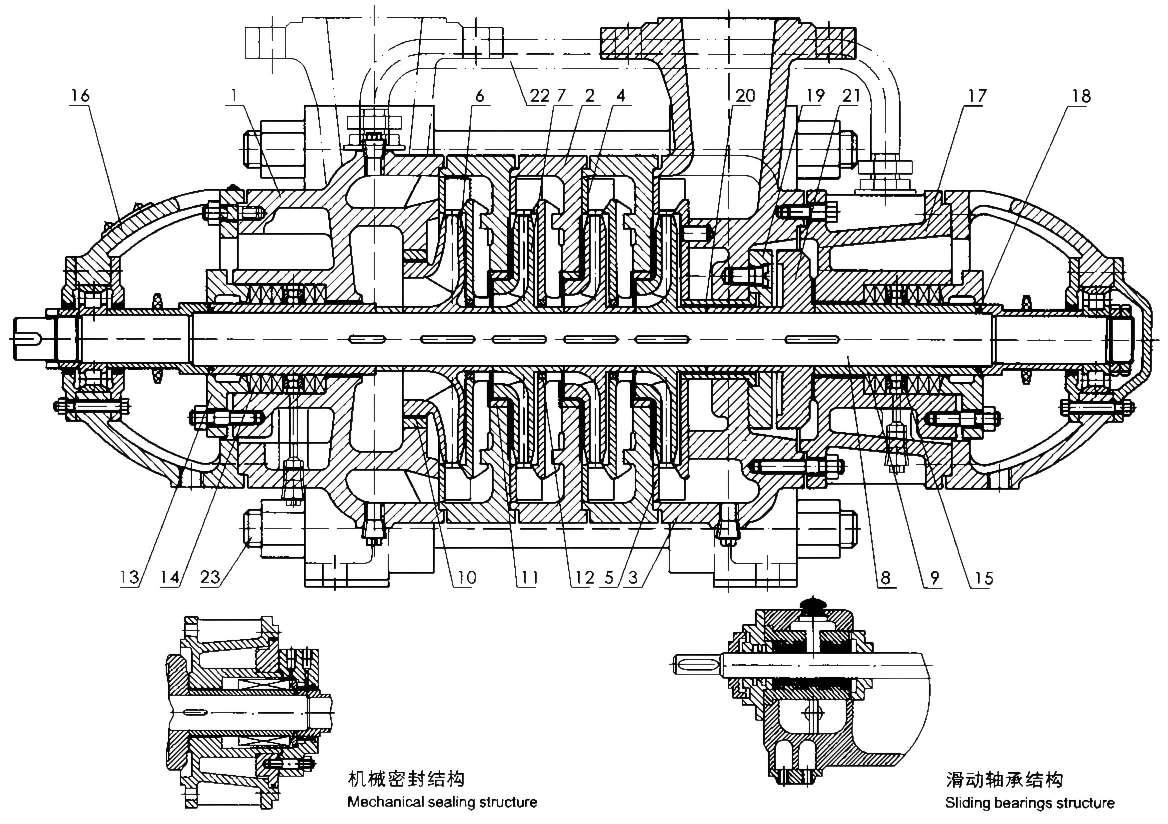

Sơ đồ cấu trúc









1 进水段 / Vỏ hút	2 中段 / Vỏ sân khấu	3 出水段 / Vỏ xả	4 导叶 / Cánh dẫn hướng	5 末导叶 / Cuối cánh dẫn hướng	6 前级叶轮 / Cánh quạt tầng trước
7 叶轮 / Cánh quạt	8 轴 / Trục	9 轴套 / Tay áo trục	10 前级密封环 / Vòng đệm kín giai đoạn trước	11 密封环 / Vòng đệm kín	12 导叶套 / Tay áo cánh dẫn hướng
13 填料压盖 / Vỏ bọc tuyến	14 填料 / Đóng gói tuyến	15 填料环 / Lồng hải cẩu	16 轴承部件 / Linh kiện vòng bi	17 尾盖 / Tuyến cuối	18 O 形密封圈 / Vòng chữ O
19 平衡环 / Vòng cân bằng	20 平衡套 / Tay áo cân bằng	21 平衡盘 / Đĩa cân bằng	22 平衡管部件 / Bộ phận ống cân bằng	23 拉紧螺栓 / Dây buộc

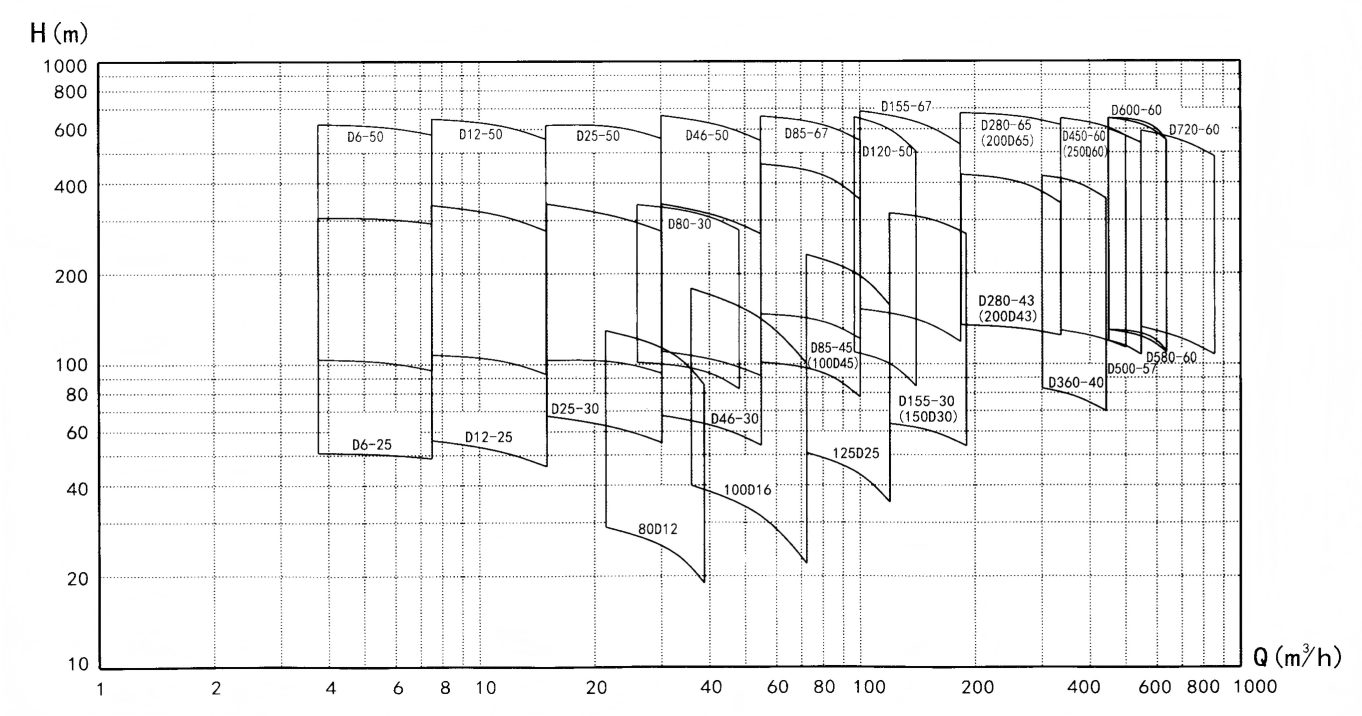

Loại phổ

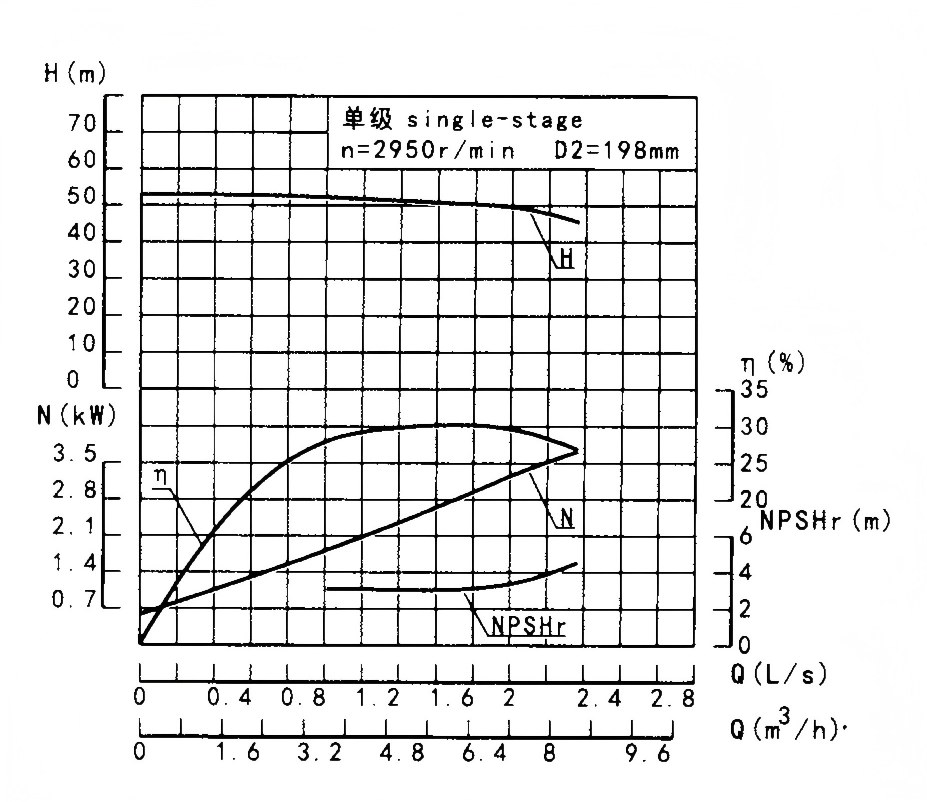

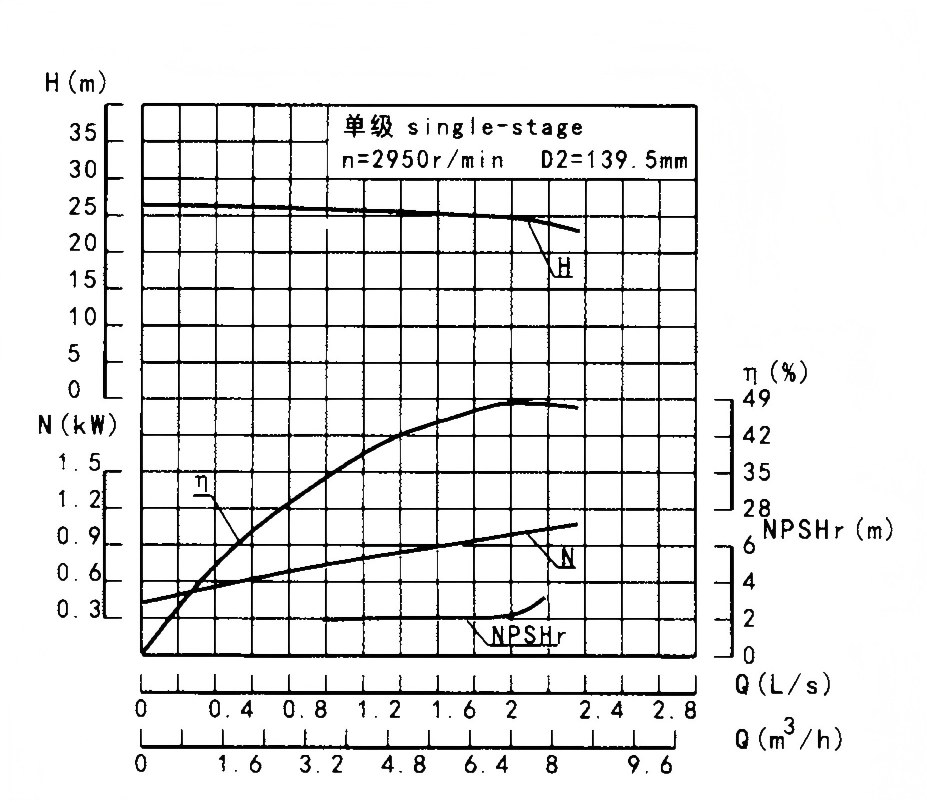

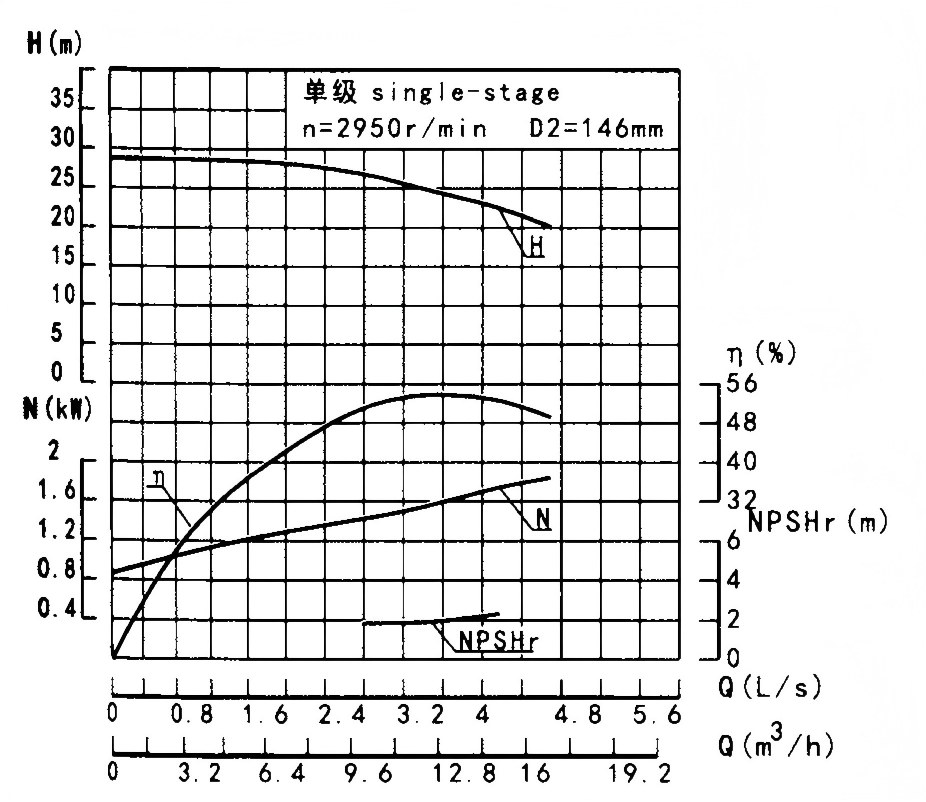

đường cong hiệu suất



D 6-25x（2~12）







D 6-50 x（2~14）



D 12 - 25 x（2~12）
