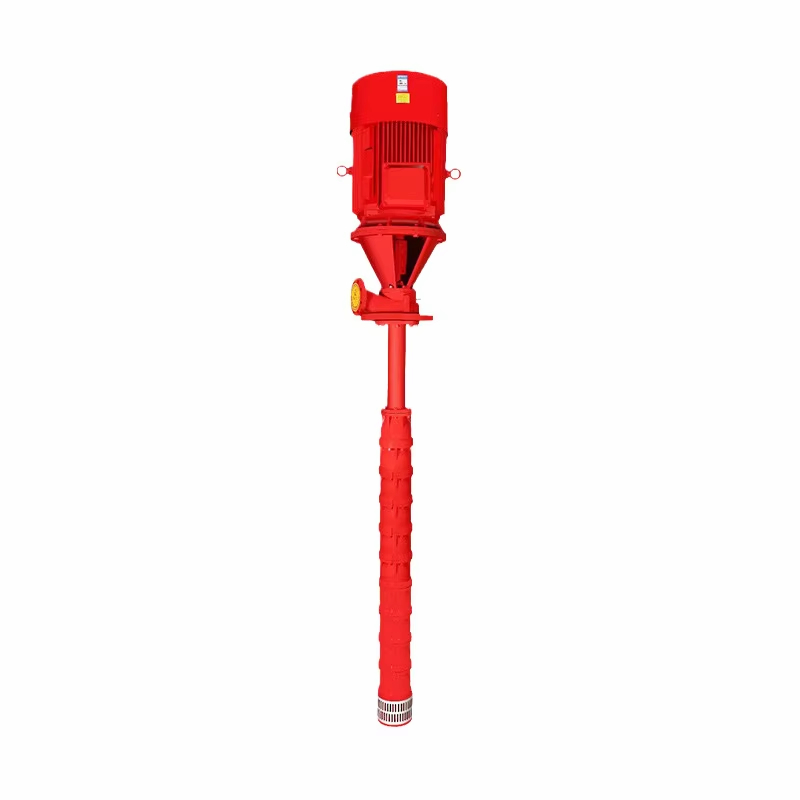

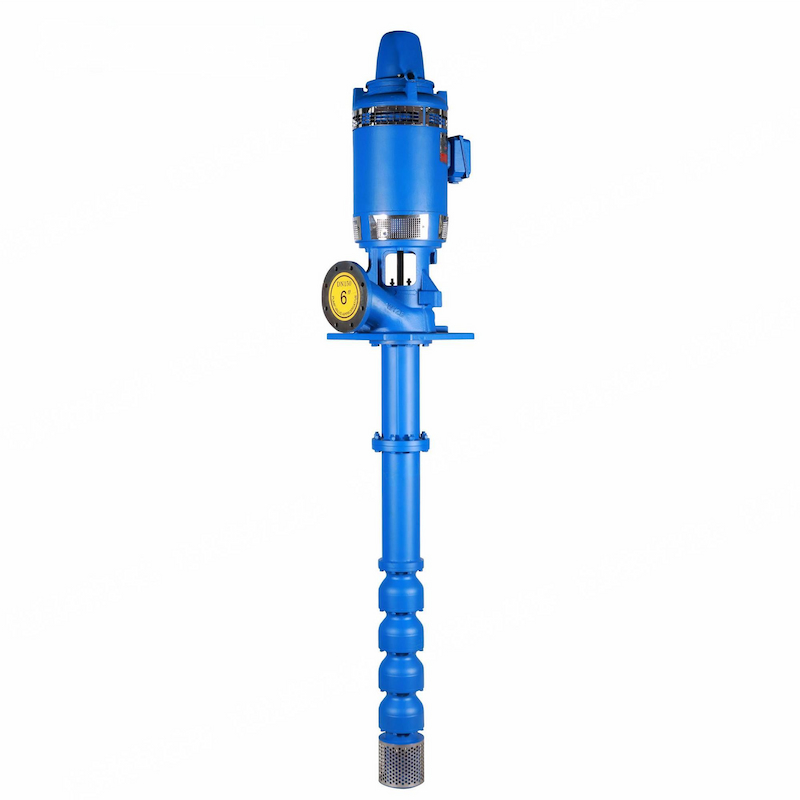

Máy bơm giếng sâu trục dài

Lưu lượng: 2L/S ~ 350L/S

Áp suất định mức tối đa: 2.0 MPa

Nhiệt độ trung bình: ≤80℃

Chất lượng nước: Trung tính (pH = 6,5 ~ 8,5), Hàm lượng clorua ≤400mg / L

Áp dụng thiết kế thủy lực và kết cấu tiên tiến, kết hợp với các công nghệ mới như lớp phủ epoxy công nghiệp Ashland trên đường dẫn dòng chảy của cánh quạt, đảm bảo hiệu suất tuyệt vời và tuổi thọ lâu dài thông qua việc lựa chọn vật liệu hợp lý.

Có thiết bị vòng ném cát và cấu trúc dạng mê cung để ngăn các hạt cát xâm nhập vào ổ trục.

Cả trục cánh quạt và động cơ đều được hỗ trợ bởi ổ trục bằng đồng, với độ lệch hướng kính được kiểm soát trong phạm vi 0,13mm (tiêu chuẩn Hoa Kỳ), đảm bảo hoạt động ổn định và tiếng ồn thấp.

Đế bơm có thiết kế thẩm mỹ với cửa sổ lớn giúp bảo trì và thay thế gioăng dễ dàng.

Được chế tạo từ gang dẻo và nhiều loại thép không gỉ (2Cr13, 304, 316) để đáp ứng nhiều điều kiện vận hành và yêu cầu kỹ thuật khác nhau.

Giới thiệu máy bơm giếng sâu trục dài

Máy bơm sâu trục dài loại LSP áp dụng mô hình thủy lực tiên tiến và thiết kế cấu trúc, áp dụng lõi quy trình nhựa Ashland, lớp phủ epoxy kênh cánh quạt và các quy trình mới khác; máy bơm có hiệu suất cao, đường cong hiệu suất không có gờ. Máy bơm sử dụng thiết bị ném cát và cấu trúc mê cung khiến các hạt cát không thể đi vào ổ trục. Kiểm soát đập hướng tâm của trục cánh quạt, trục truyền động và trục động cơ được kiểm soát trong tiêu chuẩn Hoa Kỳ 0,13mm và máy bơm chạy êm và có tiếng ồn thấp. Ghế bơm có hình dáng đẹp và cửa sổ lớn, dễ sửa chữa và thay thế chất độn.

Phạm vi ứng dụng của máy bơm giếng sâu trục dài

Máy bơm giếng sâu trục dài loại LSP được sử dụng rộng rãi trong các nhà máy nước, trạm thủy điện (bơm bảo trì, rò rỉ và thoát nước, v.v.), nhà máy nhiệt điện (công nghiệp, sinh hoạt, bơm chữa cháy, v.v.), nhà máy thép (làm mát tuần hoàn, sinh hoạt, bơm hố sắt, v.v.), tưới tiêu nông nghiệp, chữa cháy, đô thị và các ngành công nghiệp khác.

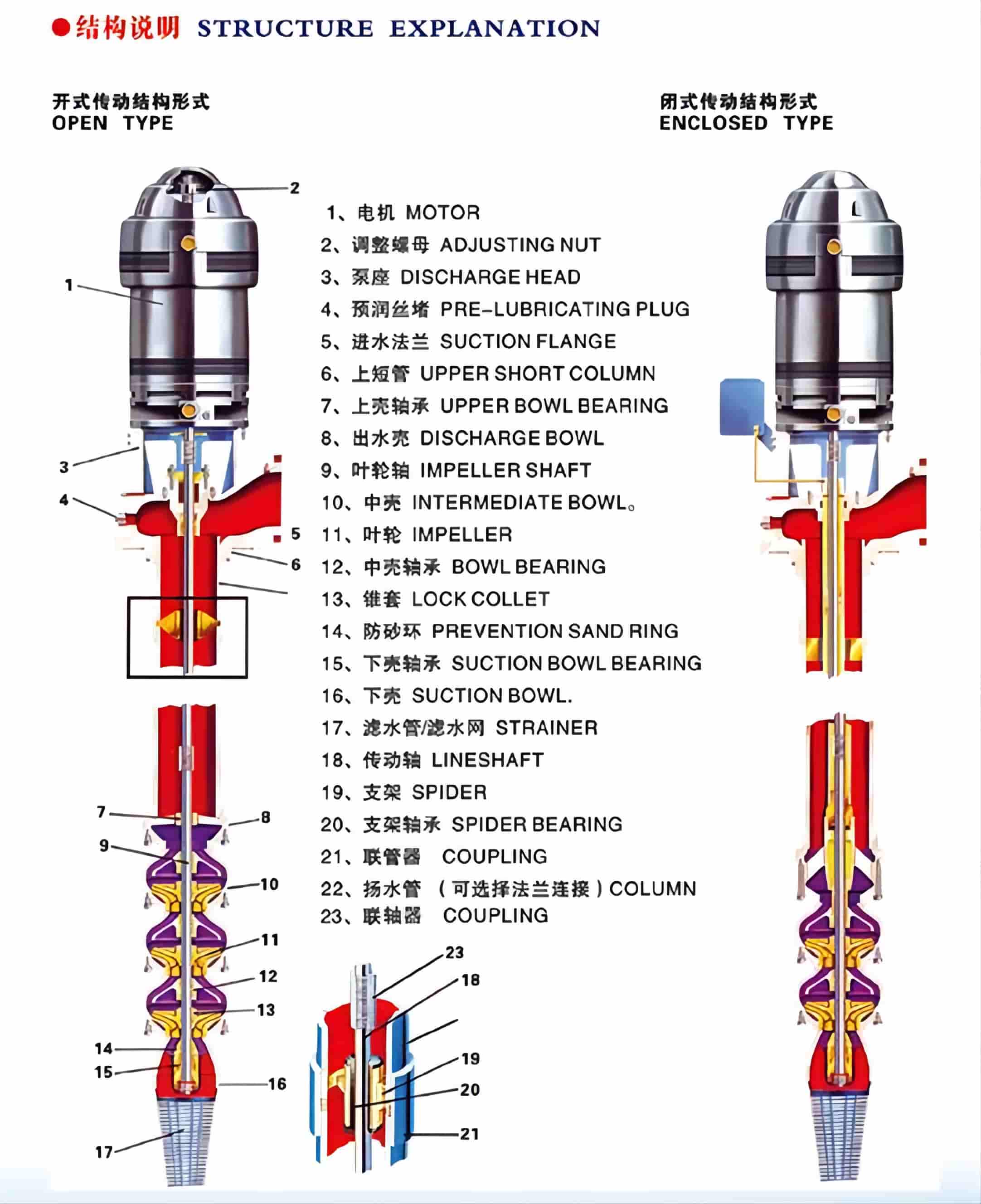

Cấu trúc bên trong của máy bơm giếng sâu trục dài

1. Động cơ: động cơ trục sâu (YLB) hoặc động cơ trục đặc thẳng đứng thông thường;

2. Điều chỉnh đai ốc: điều chỉnh số lượng trục cánh quạt;

3. Ghế bơm: chịu tải trọng lớn, lắp đặt hộp đóng gói thuận tiện;

4.Bôi trơn trước khi bịt dây: trước khi khởi động, phun nước sạch qua nơi bị bịt để bôi trơn các ổ trục bên trong của máy bơm;

5. Ống ngắn trên (ống ngắn B): được kết nối bằng mặt bích, mặt bích trên của ống ngắn được kết nối với ghế bơm, mặt bích dưới được kết nối với mặt bích của ống chính;

6. Trục cánh quạt: 2 Cr 13 thép không gỉ hoặc 45# thép cacbon chất lượng cao (mạ crom);

7. Vỏ trung bình: đường dẫn dòng chảy trơn tru, giảm lực cản ma sát và nâng cao hiệu suất. Vật liệu là: HT 200, QT 450, 2 Cr 13, 304, 316, v.v.;

8. Cánh quạt: hợp tác với thiết kế vỏ giữa, hiệu quả, phạm vi làm việc rộng và cân hiệu chuẩn chính xác để đảm bảo hoạt động trơn tru. Vật liệu: HT 200, Đồng thau silicon, QT 450, 2 Cr 13, 304, 316, v.v.;

9. Vòng bi vỏ trung bình: vòng bi đồng, vòng bi cao su chịu mài mòn hoặc vòng bi polymer nhập khẩu. Làm việc đáng tin cậy, tuổi thọ cao.

10.Ống côn: cố định cánh quạt vào trục cánh quạt.

11. Vòng bi vỏ dưới: vòng bi đồng, tra mỡ, hoạt động lâu dài không bị lỗi.

12. Vỏ dưới: dẫn chất lỏng trong mạng lưới nước đều đến cánh quạt với tổn thất nhỏ nhất. Vật liệu là: HT 200, QT 450, 2 Cr 13, 304, 316, v.v.;

13. Lưới lọc: độ dài của lưới lọc phải phù hợp để đạt trạng thái tốt, có thể ngăn chặn các vật thể có hạt lớn xâm nhập vào máy bơm;

14.Trục truyền động: thép cacbon cường độ cao, bề mặt mạ crôm của vị trí ổ trục. Theo nhu cầu, có thể cung cấp vật liệu thép không gỉ;

15. Ống nâng: ống nước có thể được lắp đặt bằng kết nối ren hoặc kết nối mặt bích.
