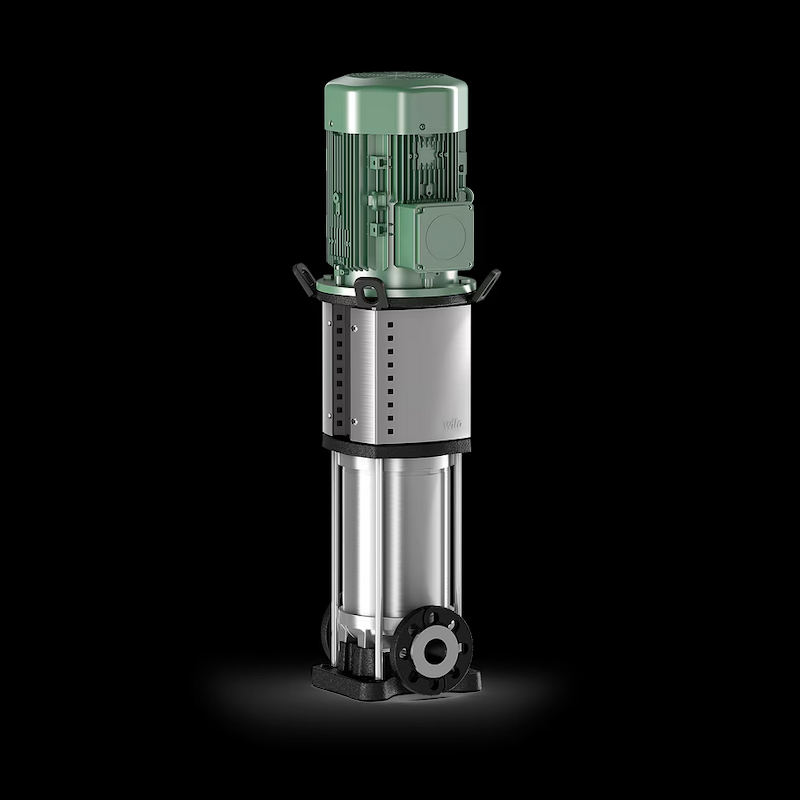

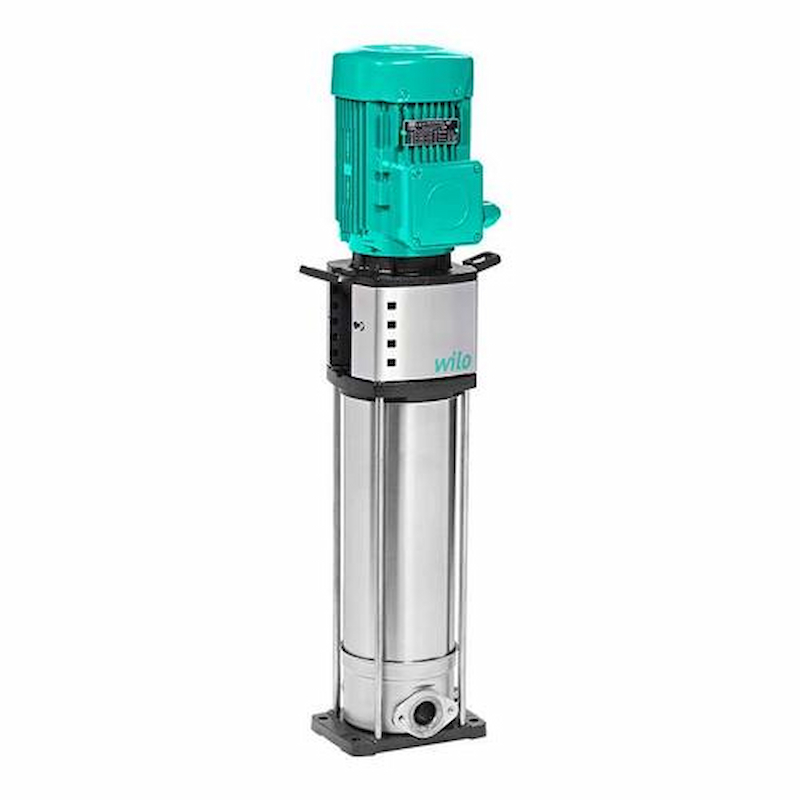

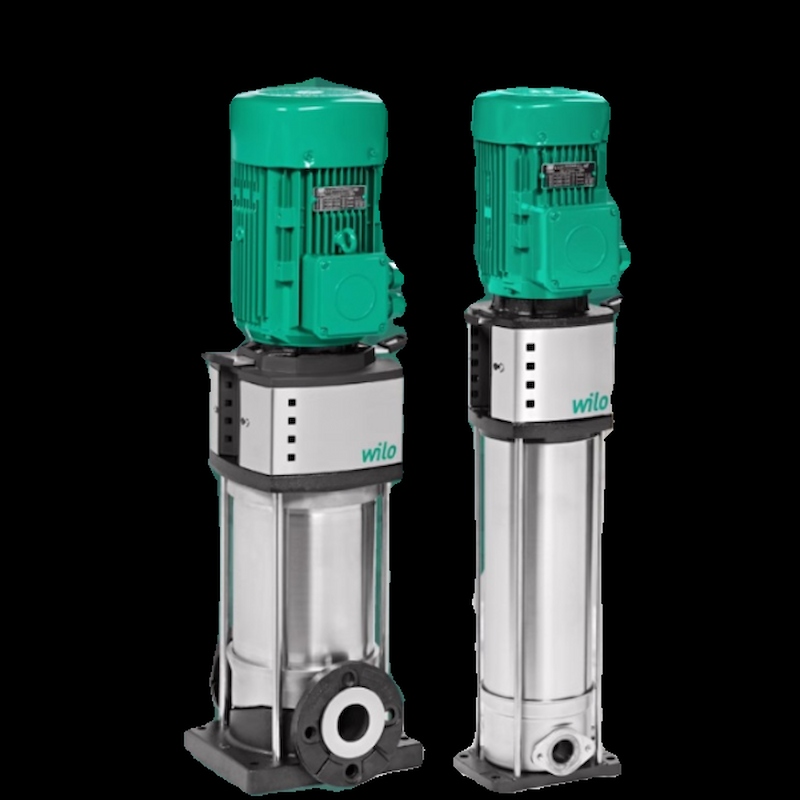

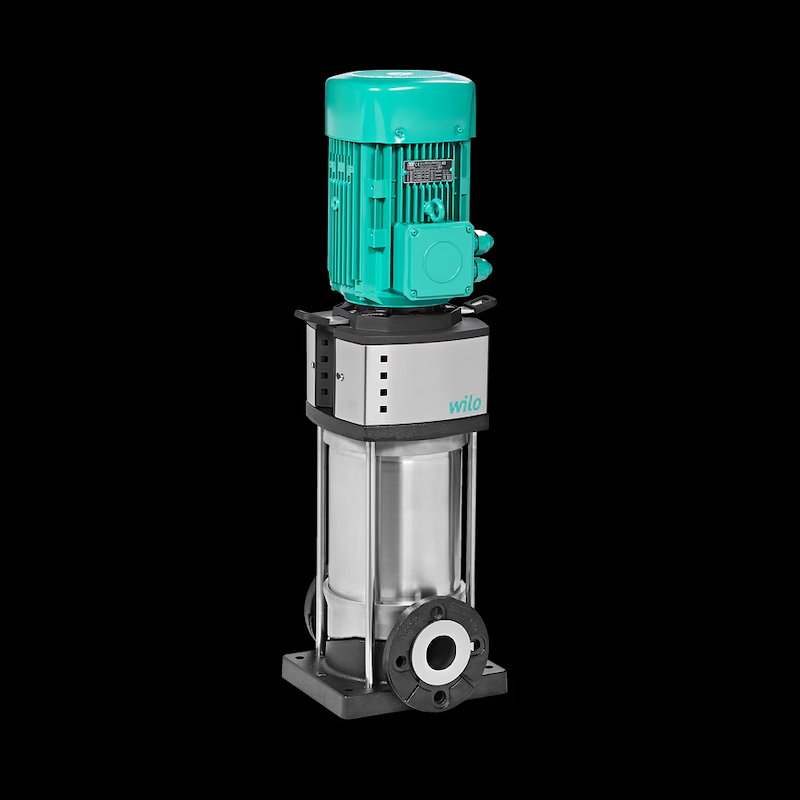

Máy bơm ly tâm đa tầng áp suất cao thẳng đứng WILO Helix V

WILO Helix V

thuận lợi

> Thủy lực 2D/3D hàn bằng laser, tối ưu hóa hiệu quả, lưu lượng và thoát khí được tối ưu hóa

> Cánh quạt, cánh dẫn hướng và vỏ bệ chống ăn mòn

> Vỏ bơm được tối ưu hóa lưu lượng và NPSH

> Thiết kế thân thiện với việc bảo trì với bộ phận bảo vệ khớp nối đặc biệt chắc chắn

> Phê duyệt nước uống cho máy bơm có các bộ phận tiếp xúc với chất lỏng làm bằng thép không gỉ (phiên bản EPDM)

Thiết kế

Máy bơm ly tâm áp suất cao nhiều tầng không tự mồi, hiệu suất cao, thiết kế thẳng đứng với các kết nối thẳng hàng

Ứng dụng

Cung cấp nước và tăng áp

Hệ thống lưu thông công nghiệp

Nước xử lý

Mạch làm mát kín

Hệ thống chữa cháy

Hệ thống rửa

Tưới tiêu

Thiết bị/chức năng

Cánh quạt chống ăn mòn, cánh dẫn hướng và vỏ sân khấu

Đánh máy

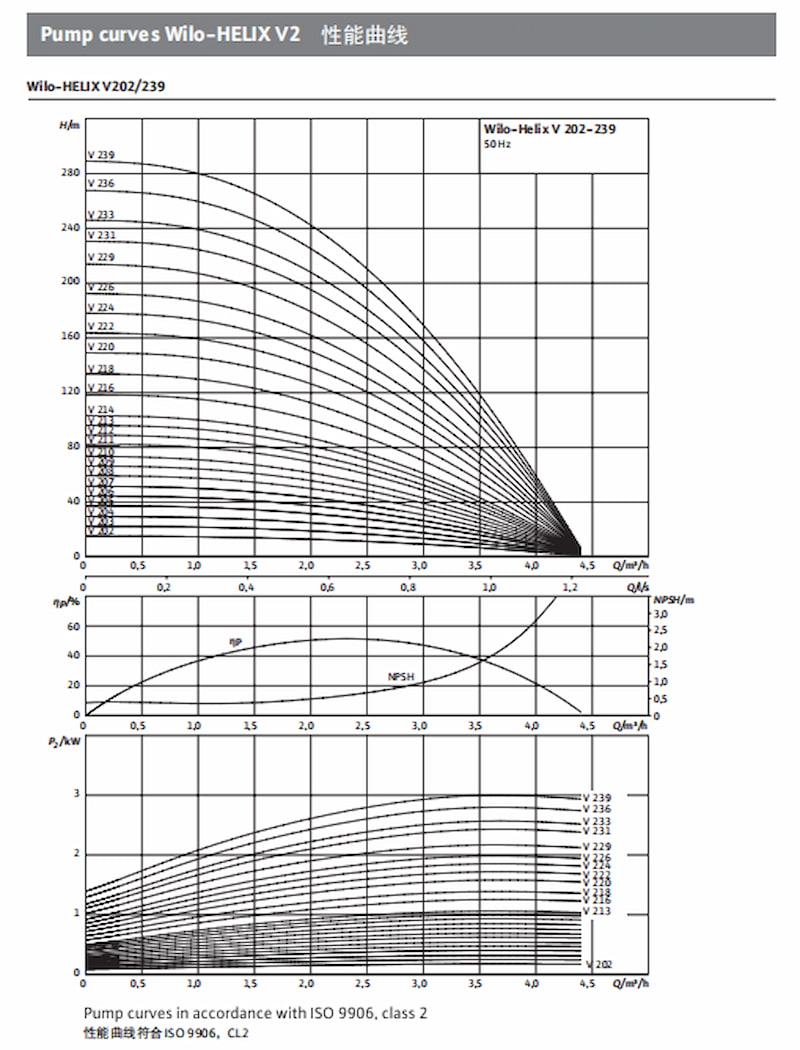

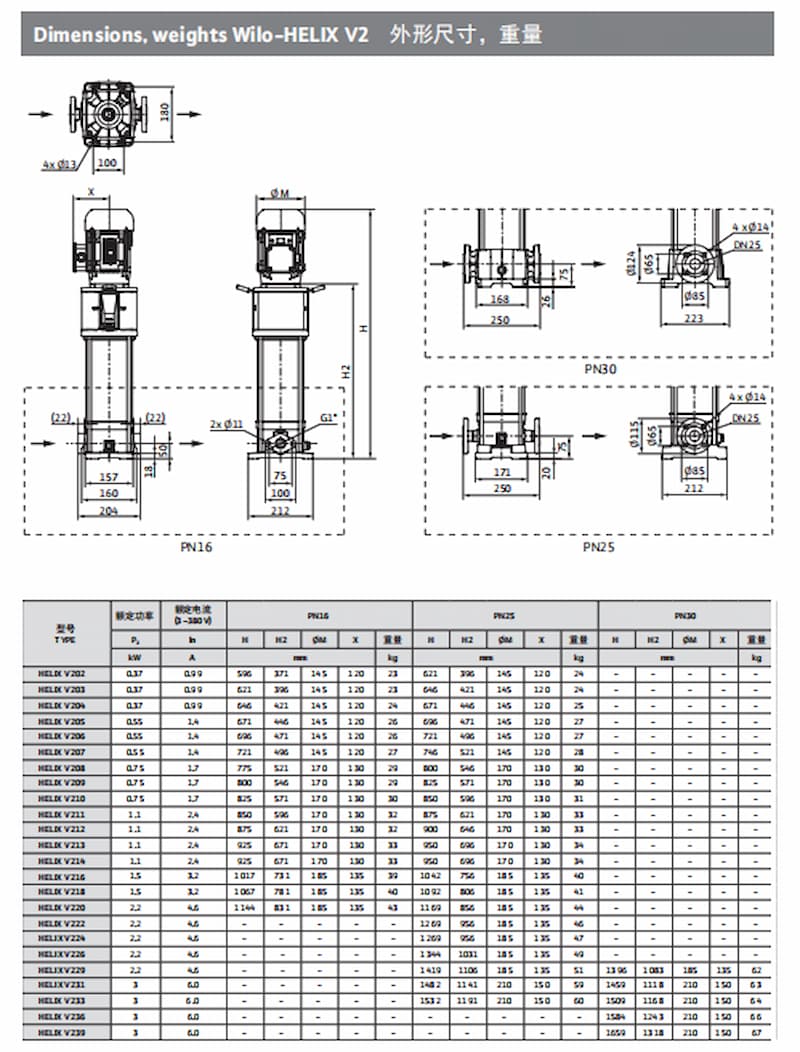

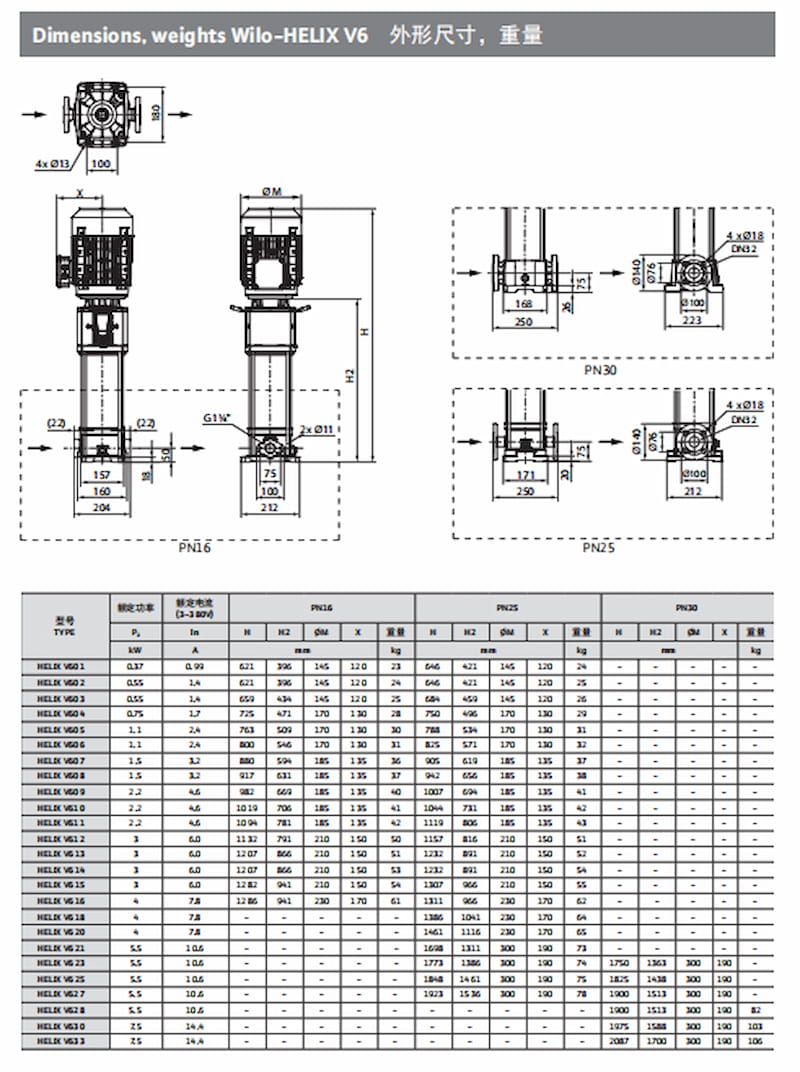

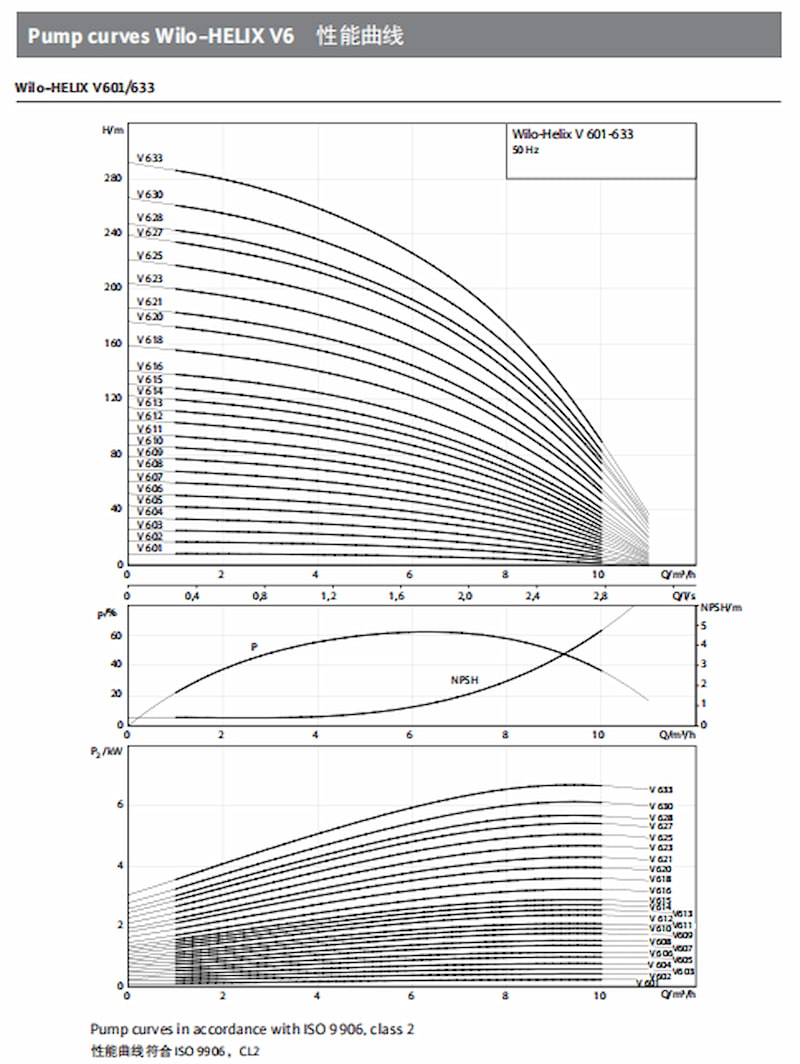

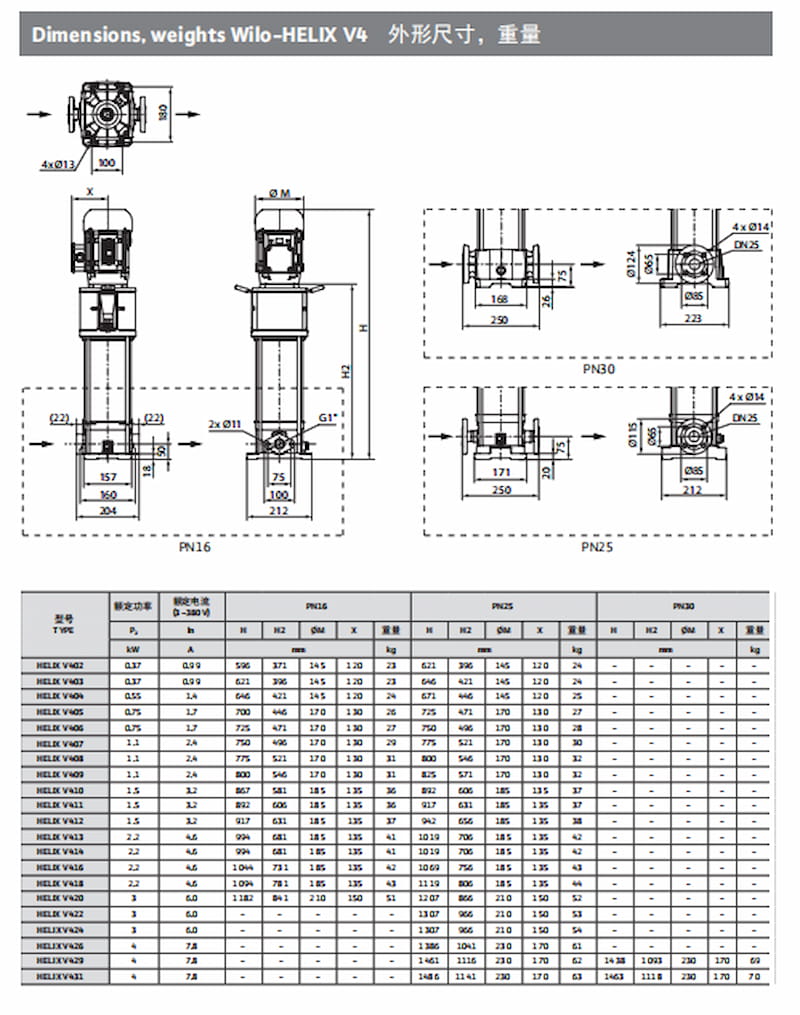

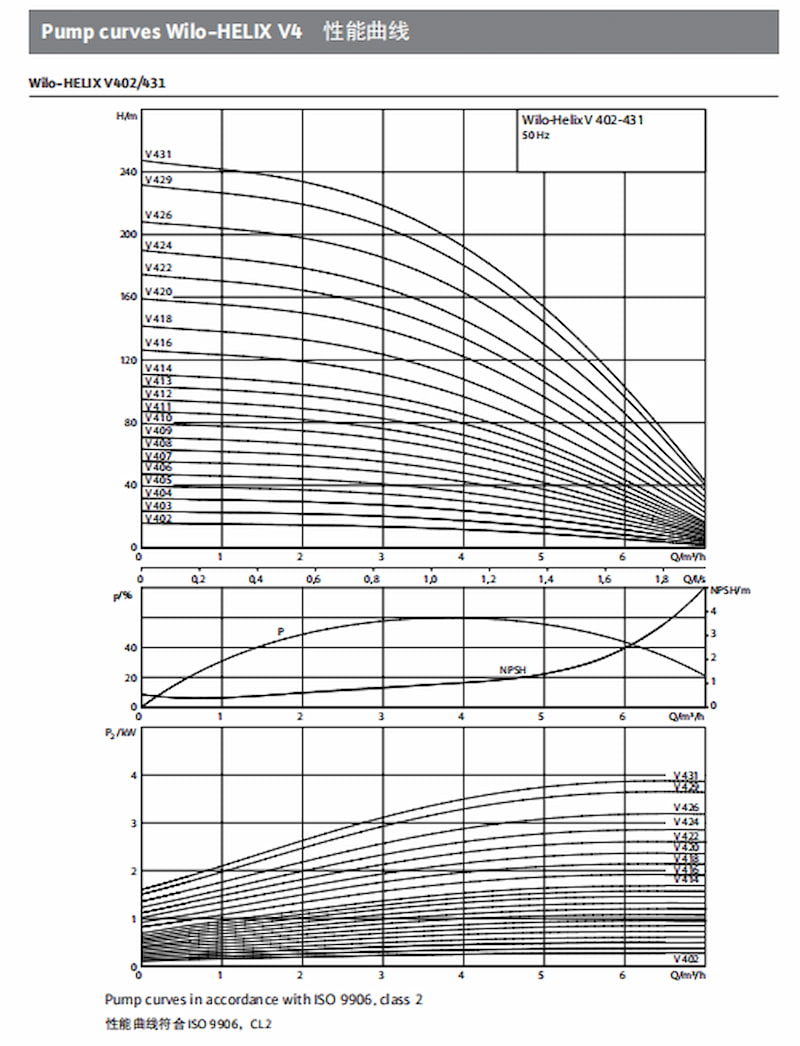

Dữ liệu kỹ thuật

· Kết nối điện: 3~400 V (±10 %), 50 Hz

· ≤ 4 kW 230 V/ 400 V; Δ/Y

· > 4 kW 400 V/ 690 V; Δ/Y

· Phạm vi nhiệt độ chất lỏng:

· Helix V 2 – 16 (EPDM): -30 đến 120 °C (130 °C theo yêu cầu)

· Helix V 2 – 16 cho môi trường xâm thực (FKM): -15 đến 90 °C

· Helix V22 – 52 (EPDM): -30 đến 120 °C (130 °C theo yêu cầu)

· Helix V22 – 52 cho môi trường xâm thực (FKM): -15 đến 90 °C

· Áp suất vận hành tối đa: 16/25/30 bar

· Xếp hạng IP: IP55

· Nhiệt độ môi trường tối đa: +50°C (có thể mở rộng phạm vi nhiệt độ theo yêu cầu)

· Các phiên bản có sẵn:

· Helix V 2 – 16: PN 16 với mặt bích hình bầu dục, PN 25/PN 40 với mặt bích tròn tương thích theo tiêu chuẩn ISO 2531 và ISO 7005 (Kết nối Victaulic hoặc Triclamp theo yêu cầu)

· Helix V 22 – 52: PN 16/PN 25/PN 40 có mặt bích tròn theo tiêu chuẩn ISO 2531 và ISO 7005

Nguyên vật liệu

Chuỗi xoắn V 2, 4, 6, 10, 16:

Kết hợp vật liệu bơm 1

· Cánh quạt, vỏ sân khấu và cánh dẫn hướng làm bằng thép không gỉ 1.4307 (AISI 304L)

· Vỏ bơm làm bằng thép không gỉ 1.4301 (AISI 304)

· Tấm đế và đèn lồng bằng EN-GJL-250 (được phủ lớp quang điện)

· Trục làm bằng thép không gỉ 1.4301 (AISI 304) hoặc 1.4462 (AISI 318LN) (tùy theo phiên bản)

· Ống lót dưới phớt cơ khí 1.4404 (AISI 316L)

· Vòng đệm chữ O bằng EPDM (gioăng FKM theo yêu cầu)

· Ống áo làm bằng thép không gỉ 1.4301 (AISI 304)

Kết hợp vật liệu bơm 2

· Cánh quạt, vỏ bệ và bộ phận dẫn hướng bằng thép không gỉ 1.4404 (AISI 316L)

· Vỏ bơm làm bằng thép không gỉ 1.4404 (AISI 316L)

· Trục làm bằng thép không gỉ 1.4404 (AISI 316L) hoặc 1.4462 (AISI 318LN) (tùy theo phiên bản)

· Ống lót dưới phớt cơ khí 1.4404 (AISI 316L)

· Vòng chữ O của FKM (gioăng EPDM theo yêu cầu)

· Ống áo làm bằng thép không gỉ 1.4404 (AISI 316L)

Xoắn ốc V 22, 36, 52:

Kết hợp vật liệu bơm 1

· Vỏ sân khấu, cánh quạt, bộ phận dẫn hướng cánh quạt làm bằng thép không gỉ 1.4307 (AISI 304L)

· Vỏ bơm làm bằng thép không gỉ 1.4308 (AISI 304) hoặc gang xám phủ cataphoretic EN-GJL 250, mặt bích rời làm bằng gang xám phủ cataphoretic EN-GJL 250 cho Helix V 22 / EN-GJS 400 cho Helix V 36-52.

· Trục làm bằng thép không gỉ 1.4057 (AISI 431)

· Ống lót dưới phớt cơ khí 1.4404 (AISI 316L)

· Vòng đệm chữ O bằng EPDM (gioăng FKM theo yêu cầu)

· Ống áo làm bằng thép không gỉ 1.4301 (AISI 304)

Kết hợp vật liệu bơm 2

· Vỏ sân khấu, cánh quạt và bộ phận dẫn hướng được làm bằng thép không gỉ 1.4404 (AISI 316L)

· Vỏ bơm: tất cả các bộ phận tiếp xúc với môi trường đều được làm bằng thép không gỉ đúc 1.4409 (AISI 316L); mặt bích rời bằng gang xám phủ cataphoretic EN-GJL 250 cho Helix V 22 / EN-GJS 400 cho Helix V 36-52.

· Tấm đế làm bằng thép không gỉ 1.4301 (AISI 304)

· Trục làm bằng thép không gỉ 1.4404 (AISI 316L) hoặc 1.4462 (AISI 318LN) (tùy theo phiên bản)

· Ống lót dưới phớt cơ khí 1.4404 (AISI 316L)

· Vòng chữ O của FKM (gioăng EPDM theo yêu cầu)

· Vỏ chịu áp suất làm bằng thép không gỉ 1.4404 (AISI 316L)

Sự thi công

· Máy bơm có thể được điều chỉnh cho các ứng dụng khác nhau bằng phớt cơ khí đặc biệt (dùng cho nước hỗn hợp & glycol, nước tinh khiết, chất lỏng có tính ăn mòn,...).

· Dòng sản phẩm Helix cũng có phiên bản không chứa silicon hoặc phiên bản ATEX.

· Động cơ cũng có thể được tùy chỉnh, ví dụ với động cơ công suất lớn, hiệu suất IE4, PTC, khả năng bảo vệ chống ăn mòn bên ngoài được gia cố, mái che, hệ thống sưởi chống ngưng tụ, màu RAL cụ thể, ...

Tùy chọn

Bơm Helix V có sẵn theo yêu cầu với nhiều loại phớt cơ khí khác nhau như phớt silicon carbide xốp (Q7Q7) cho các ứng dụng làm mát bằng hỗn hợp nước-glycol hoặc phớt vonfram carbide/silicon carbide (UQ) cho các ứng dụng xử lý nước bằng nước tinh khiết (độ dẫn điện dưới 3 µS/cm).

Helix V 2 ... 52 có sẵn với kết nối Victaulic, Helix V 2 ... 16 cũng có sẵn với kết nối kẹp ba (DIN 32676).

Cả hai loại thép không gỉ (304 và 316L) đều có thể được cung cấp với gioăng EPDM hoặc FKM.

Động cơ IE4 mới tần số 50 Hz có sẵn theo yêu cầu để tiết kiệm năng lượng hơn nữa.
