Bơm ly tâm hút cuối tiêu chuẩn IS

Bơm ly tâm hút cuối tiêu chuẩn

Tổng quan sản phẩm

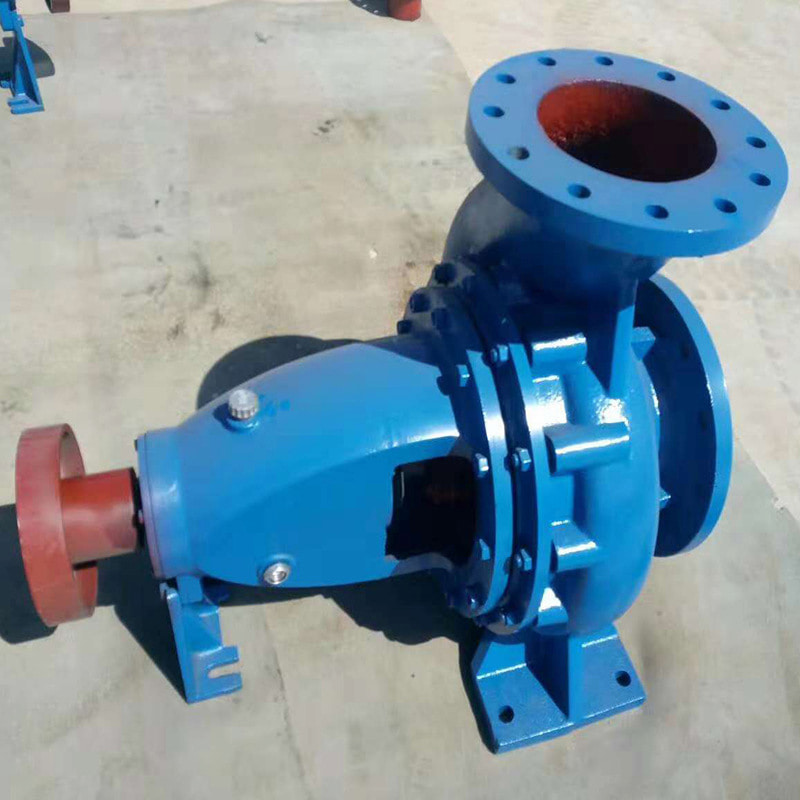

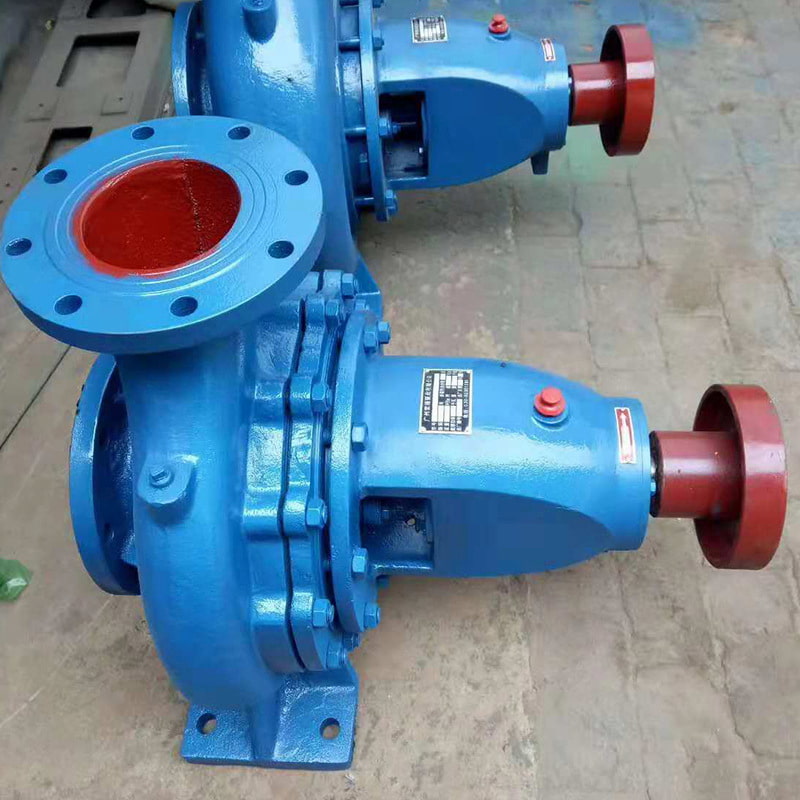

Bơm ly tâm hút đầu cuối tiêu chuẩn dòng IS, kết cấu khớp nối; hút đầu cuối hướng trục, xả hướng tâm. Tùy theo môi trường vận chuyển khác nhau, có thể lựa chọn nhiều loại kết hợp vật liệu và kết cấu làm kín cơ học khác nhau. Nâng cao trình độ kỹ thuật của ngành công nghiệp thiết bị trong nước, phục vụ hiệu quả cho thiết bị, quy trình, đáp ứng nhu cầu an toàn, tin cậy, tiết kiệm năng lượng và bảo vệ môi trường.

Lĩnh vực ứng dụng

Xử lý nước, công nghiệp dệt may, giặt và làm sạch, công nghiệp hóa chất, công nghiệp hàng hải, sản xuất giấy, nhà máy điện, v.v., cung cấp các giải pháp tuyệt vời và đảm bảo đáng tin cậy hơn cho các ứng dụng liên quan; bao phủ phạm vi lưu lượng và lực nâng từ thấp đến cao.

Ứng dụng công nghệ

Bơm hút ngang, hút dọc trục, xả hướng tâm, kết cấu mở phía sau. Tháo rời đường ống hút và xả mà không cần tháo rời nắp bơm và cánh bơm. Áp dụng khái niệm thiết kế mô-đun, trung tâm gia công chế tạo chính xác. Kết cấu bơm bằng thép không gỉ, tất cả đều được đúc chính xác, có thể xử lý oxy hóa tẩy rửa theo yêu cầu, vẻ ngoài tinh tế và đẹp mắt.

Tiêu chuẩn triển khai sản phẩm: DIN24255

Phương tiện truyền tải

Chất lỏng sạch, loãng, không bay hơi. Môi trường chứa vật liệu rắn không hòa tan, kích thước hạt nhỏ hơn 3mm, hàm lượng thể tích nhỏ hơn 2%, hệ số độ nhớt động của chất lỏng phải nhỏ hơn 150 cst, và hiệu suất phải được hiệu chỉnh khi lớn hơn 20 cst.

Thông số kỹ thuật

Đường kính đầu vào: DN 50 đến DN350mm

Đường kính xả: DN32 ~ DN300mm

Lưu lượng tối đa Q: 1440 m³ / h

Độ nâng tối đa H: 150m

Tốc độ: 2900 vòng/phút, 1450 vòng/phút

Áp suất làm việc: 1,6 ~ 2,5MPa

Hướng quay: quay theo chiều kim đồng hồ từ đầu động cơ và tham khảo mẫu kiểu khi điều kiện nguồn điện là 60 HZ

Yêu cầu vận hành

Nhiệt độ trung bình: -20°C ~ + 85°C

Nhiệt độ môi trường tối đa: + 40°C

Độ cao: dưới 1000 mét, nếu độ cao trên 1000 mét thì chọn động cơ cao nguyên theo độ cao của điểm sử dụng hoặc tăng công suất của động cơ.

Độ ẩm tương đối: dưới 95%

Khoa học vật liệu

Vỏ bơm: vật liệu tiêu chuẩn là gang xám, tùy chọn là gang dẻo, thép đúc, thép không gỉ, thép không gỉ kép, v.v.

Cánh quạt và vòng đệm: vật liệu tiêu chuẩn là gang xám, tùy chọn là gang dẻo, thép đúc, thép không gỉ, hợp kim đồng, thép không gỉ hai thành phần, v.v.

Trục bơm: vật liệu tiêu chuẩn thép cacbon 45#, có sẵn bằng thép 20Cr13, thép không gỉ, v.v.

Ống lót trục kín: thép không gỉ, thép không gỉ kép, v.v.

Dạng phớt trục: phớt đóng gói, phớt cơ khí

Nhiều loại vật liệu kết hợp để đáp ứng nhiều điều kiện làm việc khác nhau. Có thể tùy chỉnh vật liệu đặc biệt theo yêu cầu.
