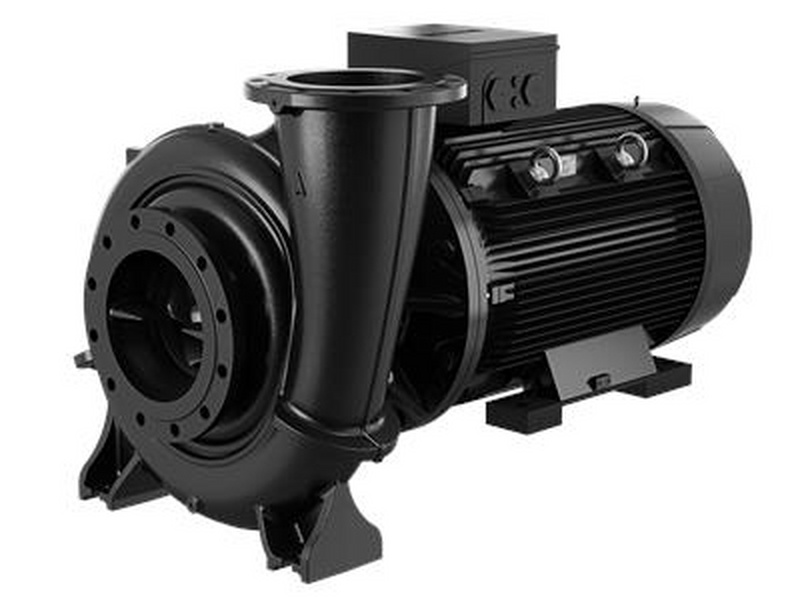

Máy bơm ly tâm hút cuối một tầng nối trực tiếp ngang GRUNDFOS NBG

Bơm ly tâm hút cuối một tầng, nối trực tiếp nằm ngang

Thông số kỹ thuật:

Lưu lượng, q: 1400 m3/h tối đa.

Đầu, h: lên đến 176m

Áp suất, p: tối đa 25bar

Nhiệt độ, t:-25℃-+170℃

Tổng quan sản phẩm

Các máy bơm này là máy bơm ly tâm một tầng, không tự mồi, có cửa vào hướng trục, cửa ra hướng kính và trục nằm ngang.

Mặt bích đầu vào và mặt bích đầu ra của NBG/NKG là PN 16.

Kích thước và hiệu suất định mức đáp ứng tiêu chuẩn ISO 2858 (16 bar).

Bơm NBG là cấu trúc kết nối trực tiếp, được trang bị động cơ tiêu chuẩn làm mát bằng quạt hoàn toàn khép kín, kích thước chính đạt tiêu chuẩn IEC và DIN. Phương pháp lắp đặt là B35 (IM2001) hoặc B5 (IM3001).

Kích thước của phớt cơ khí đáp ứng tiêu chuẩn EN 12756.

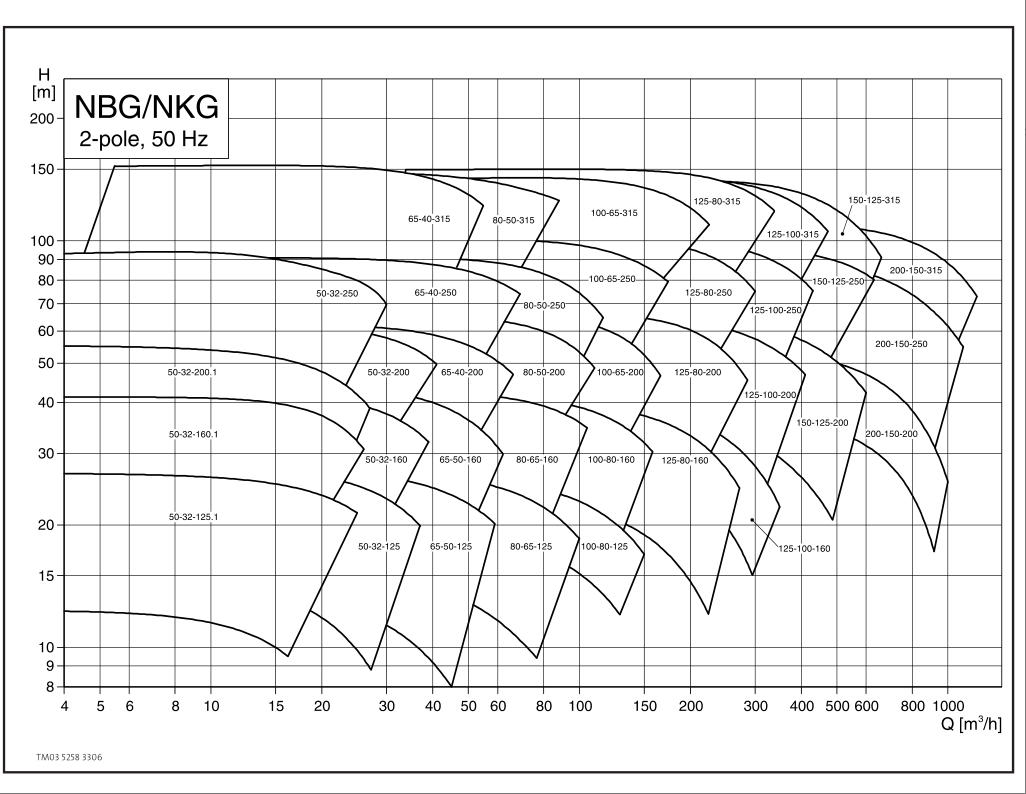

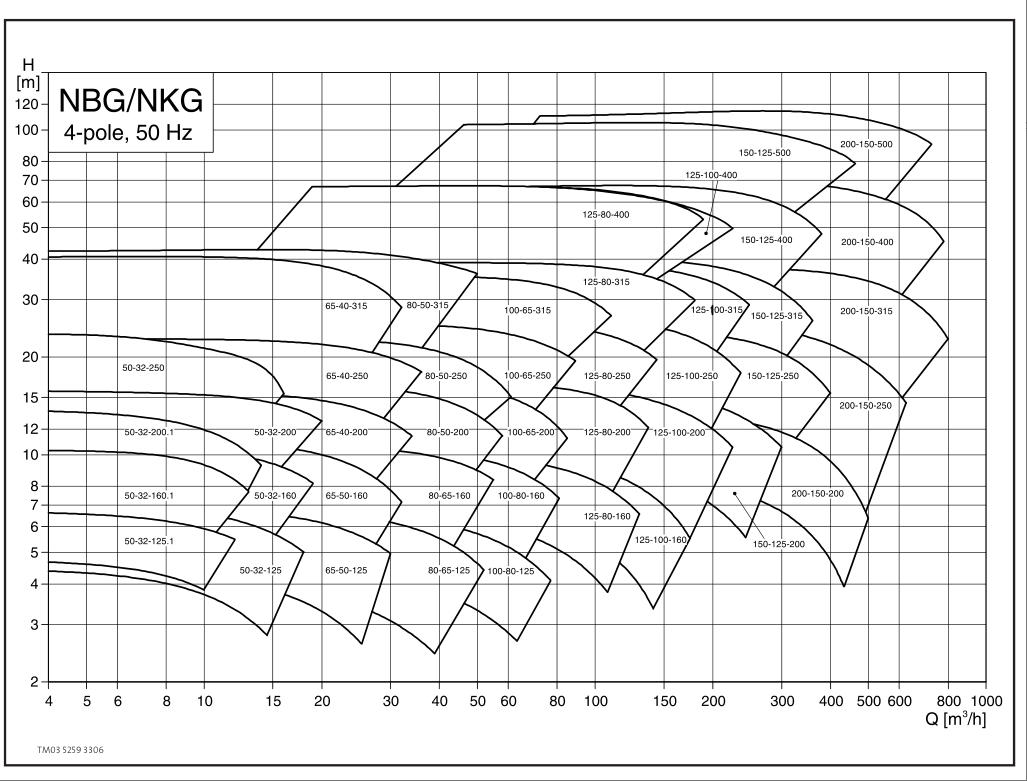

Lưu lượng do máy bơm NBG cung cấp dao động từ 2 đến 1200m3/h, độ nâng dao động từ 2 đến 160m và phạm vi công suất của động cơ dao động từ 0,25 đến 355kW. NK có phạm vi lưu lượng từ 200 đến 2000m3/h và độ nâng từ 12 đến 100m.

Máy bơm có yêu cầu công suất từ ​​1,1 kW đến 22 kW có thể chọn động cơ có bộ biến tần tích hợp. Chúng tôi gọi những máy bơm này là NBGE.

Tất cả các máy bơm đều được cân bằng động theo tiêu chuẩn ISO 1940 lớp 6.3. Cánh quạt được cân bằng thủy lực.

Dòng sản phẩm của NBG bao gồm hai dòng sản phẩm: "dòng sản phẩm tiêu chuẩn" và "dòng sản phẩm hiệu suất cao". Động cơ EFF1 được sử dụng cho các sản phẩm hiệu suất cao; Dòng sản phẩm tiêu chuẩn sử dụng động cơ EFF 2.

Máy bơm được thiết kế với cấu trúc kéo lùi, động cơ, khớp nối, ổ trục và cánh quạt có thể tháo rời mà không cần tháo rời vỏ bơm hoặc đường ống. Ngay cả đối với máy bơm lớn nhất, một người có thể sử dụng thiết bị nâng để bảo trì.

Ứng dụng

cung cấp nước

Tăng áp công nghiệp

Vận chuyển chất lỏng công nghiệp

Hệ thống sưởi ấm, thông gió và điều hòa không khí

tưới nước
