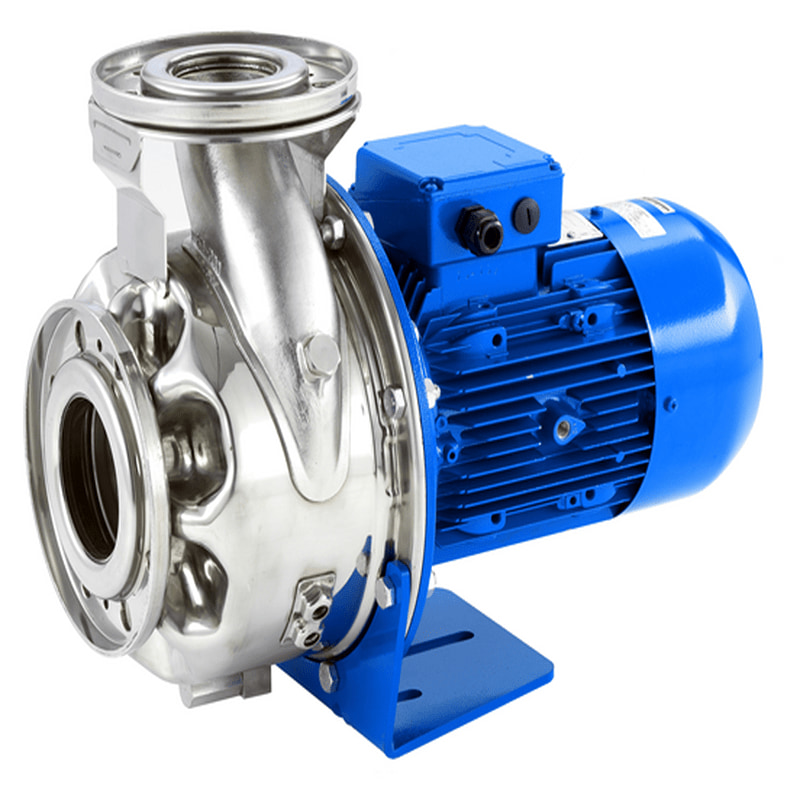

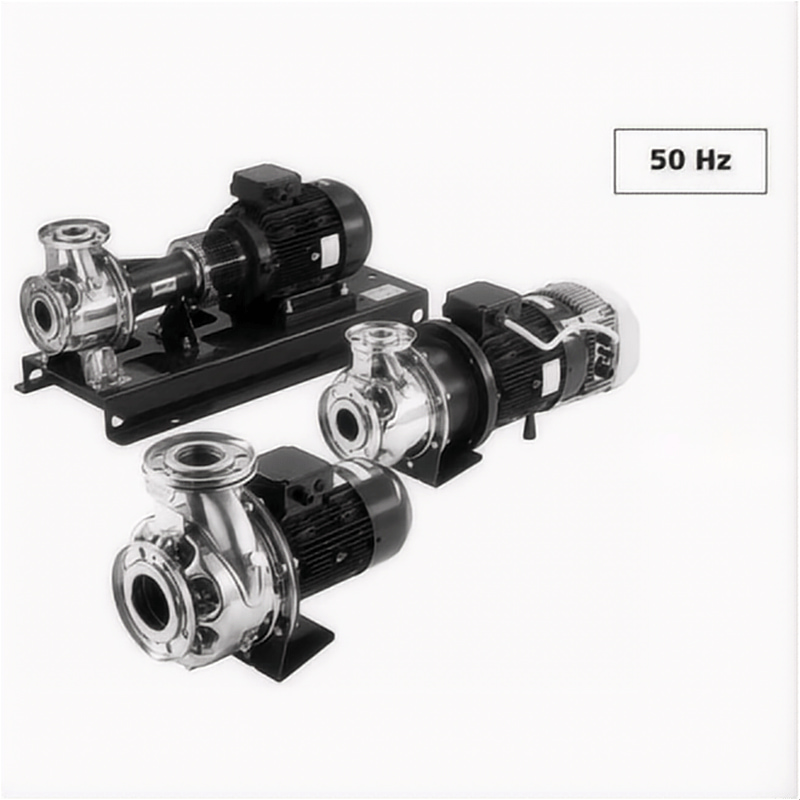

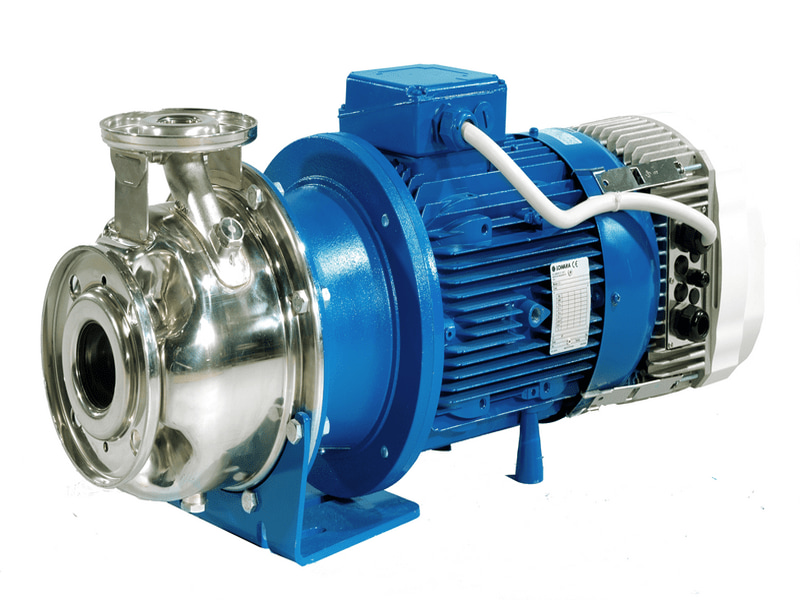

Máy bơm thép không gỉ hút ngang dòng SHS của Xylem Lowara

Bơm thép không gỉ hút ngang

Thông số kỹ thuật

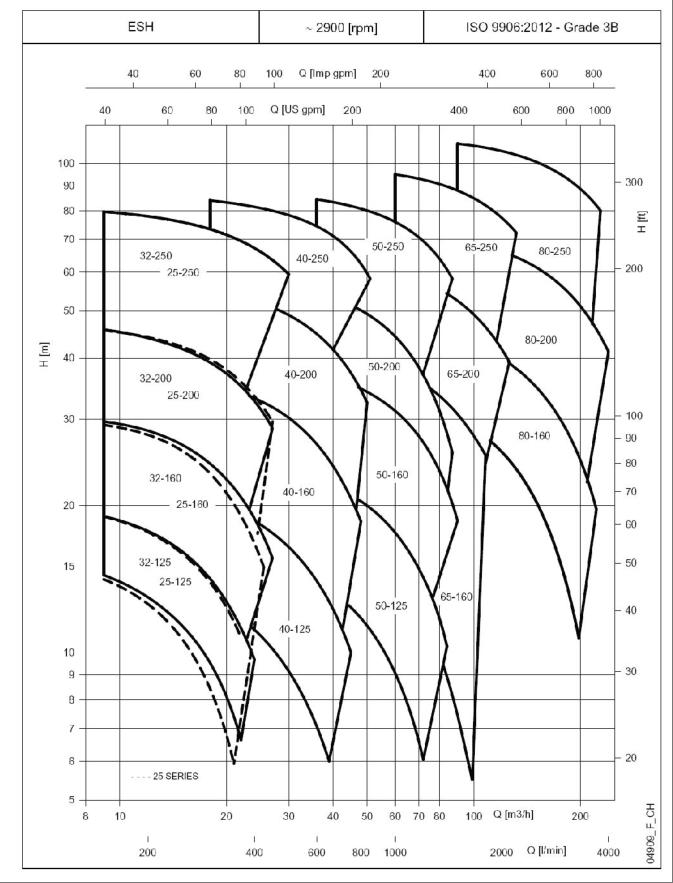

Lưu lượng dịch chuyển tối đa: phạm vi 2 cực lên tới 240m3/h.

Phạm vi 4 cực lên đến 144m3/h

Nâng tối đa: Phạm vi 2 cực lên tới 110m.

Phạm vi tối đa của 4 cực là 27m.

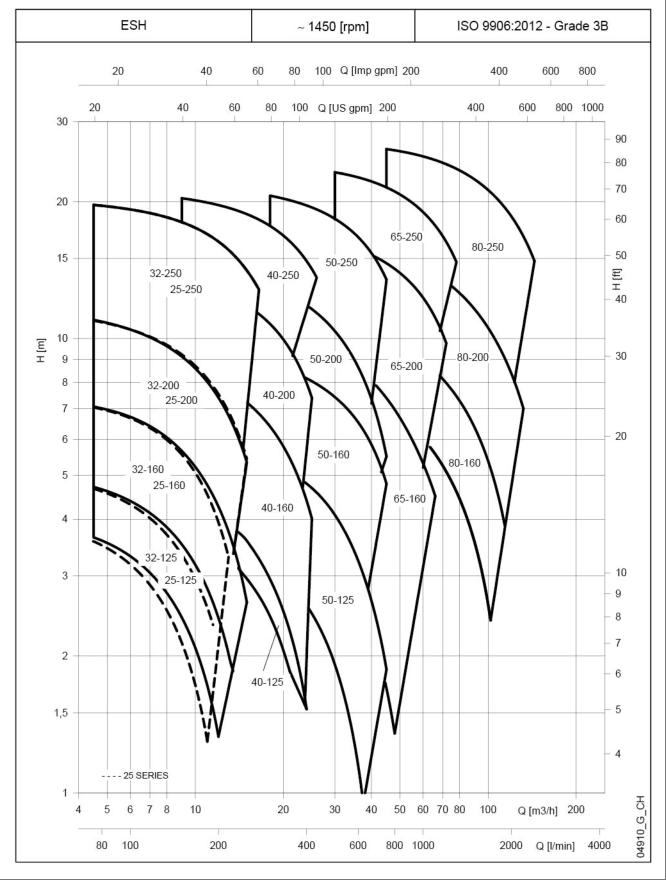

Hiệu suất thủy lực tuân thủ theo tiêu chuẩn ISO 9906: 2012 Loại 3B.

Phạm vi nhiệt độ chất lỏng:

Loại tiêu chuẩn (có vòng đệm FKM*)

-10℃ đến +120C

Mẫu được cung cấp theo yêu cầu (có gioăng EPDM)

-30 C đến +120 C.

Áp suất làm việc tối đa:

12 bar ở 50℃ và 10 bar ở 120℃

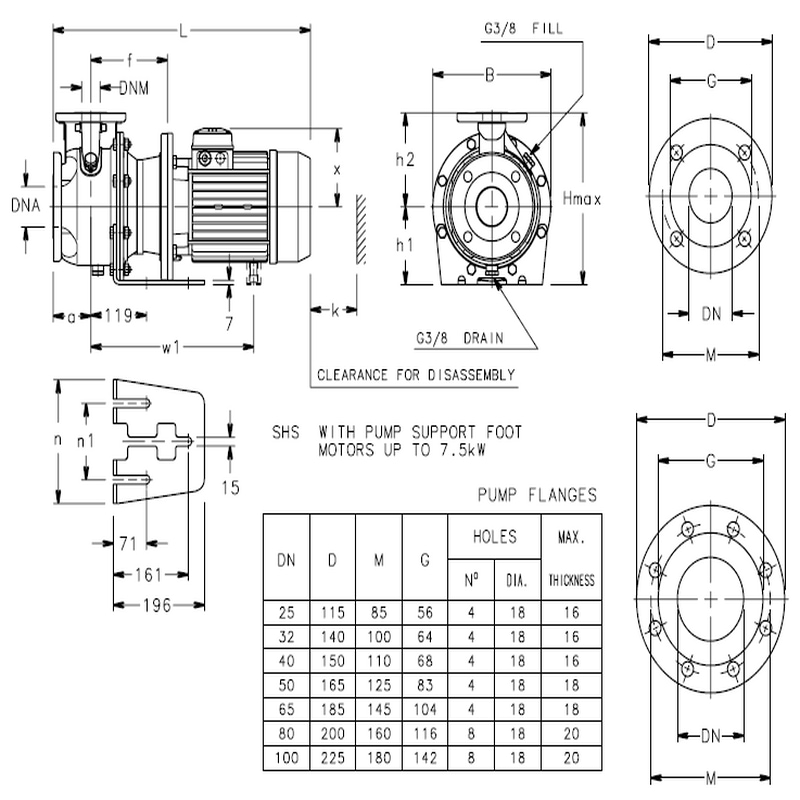

Kích thước kết nối tuân theo tiêu chuẩn EN 733 (trừ model ESH 25).

Chất đàn hồi: FPM (ISO gốc), FKM (ASTM và ISO mới)

Tổng quan sản phẩm

SHS được làm hoàn toàn bằng thép không gỉ AISI316 và phù hợp để xử lý nước và chất lỏng không ăn mòn hoặc có tính ăn mòn trung bình.

Máy bơm này được trang bị phớt cơ khí có thể thay thế và động cơ hiệu suất loại IE3. Thiết kế kéo lùi (cánh quạt, giá đỡ và động cơ có thể được kéo ra mà không cần cắt thân máy bơm và đường ống).

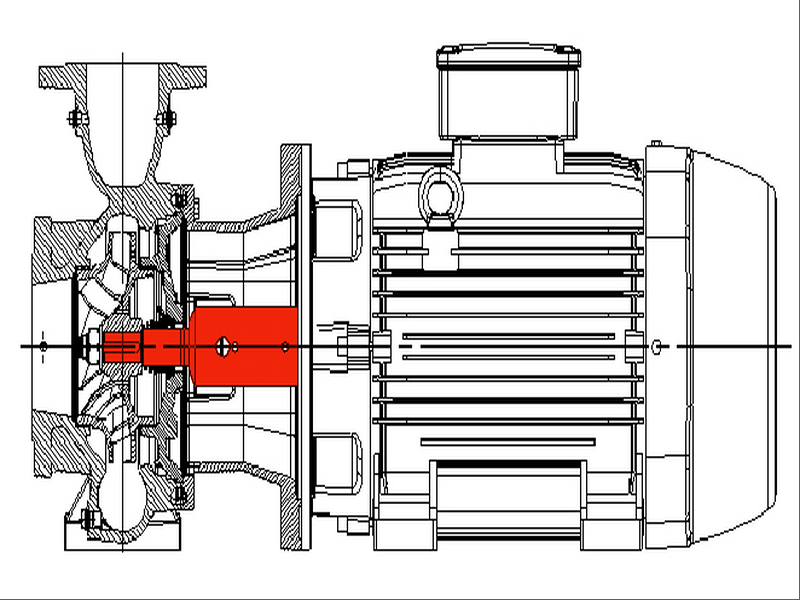

Máy bơm dòng SHS có cấu trúc như sau:

trục cánh tay

Khớp nối cứng, có giá đỡ, bộ chuyển đổi và

Khớp nối cứng được gắn chặt vào trục mở rộng động cơ tiêu chuẩn.

Thông số kỹ thuật của động cơ

Lồng sóc, cấu trúc hoàn toàn khép kín, làm mát bằng quạt (TEFC)

Phạm vi 2 cực và 4 cực

Mức độ bảo vệ của động cơ là IP55 (EN 60034-5).

Cấp độ bảo vệ của máy bơm điện là IPX5 (EN 60529).

Hiệu suất tuân thủ theo tiêu chuẩn EN 60034-1.

Lớp hiệu suất IE3 (3 pha 0,75 đến 37kW)

Lớp cách điện 155(F)

Điện áp chuẩn:

3x220/380V 50 Hz khi công suất nhỏ hơn hoặc bằng 3kW.

3× 380/660 V 50 Hz khi công suất lớn hơn 3kW.

Nhiệt độ môi trường tối đa: 40℃

chú thích

Xoay ngược chiều kim đồng hồ khi nhìn vào phía hút của máy bơm.

Máy bơm không bao gồm mặt bích.

đặc điểm

Cổng xả từ DN25 đến DN80.

Phạm vi hiệu suất rộng, với độ nâng cao nhất là 110m và lưu lượng tối đa là 240m/h.

Áp suất định mức là 12 bar.

Phạm vi nhiệt độ của chất lỏng được bơm rộng: -30℃ đến +120℃

Có nhiều loại vật liệu để lựa chọn cho nhiều loại chất lỏng được bơm khác nhau.

Dải điện áp rộng.

Động cơ IE3 hiệu suất cao.

Trình điều khiển HYDROVAR tùy chọn có thể chạy ở nhiều tốc độ khác nhau.

Sử dụng

Hệ thống HVAC

Vận chuyển chất lỏng trong hệ thống sưởi ấm và điều hòa không khí.

Vận chuyển chất lỏng trong hệ thống thông gió.

Vận chuyển chất lỏng có tính ăn mòn nhẹ hoặc chất lỏng trong môi trường.

cung cấp nước

Tăng áp cho các tòa nhà thương mại.

Hệ thống tưới tiêu.

Cung cấp nước nhà kính.

Nhiều ứng dụng OEM khác nhau
