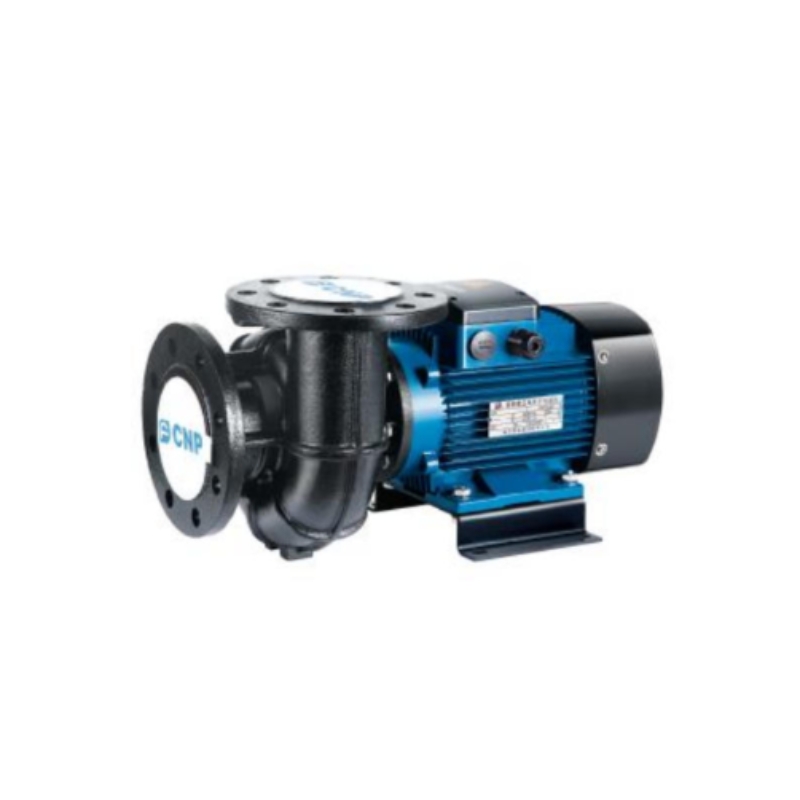

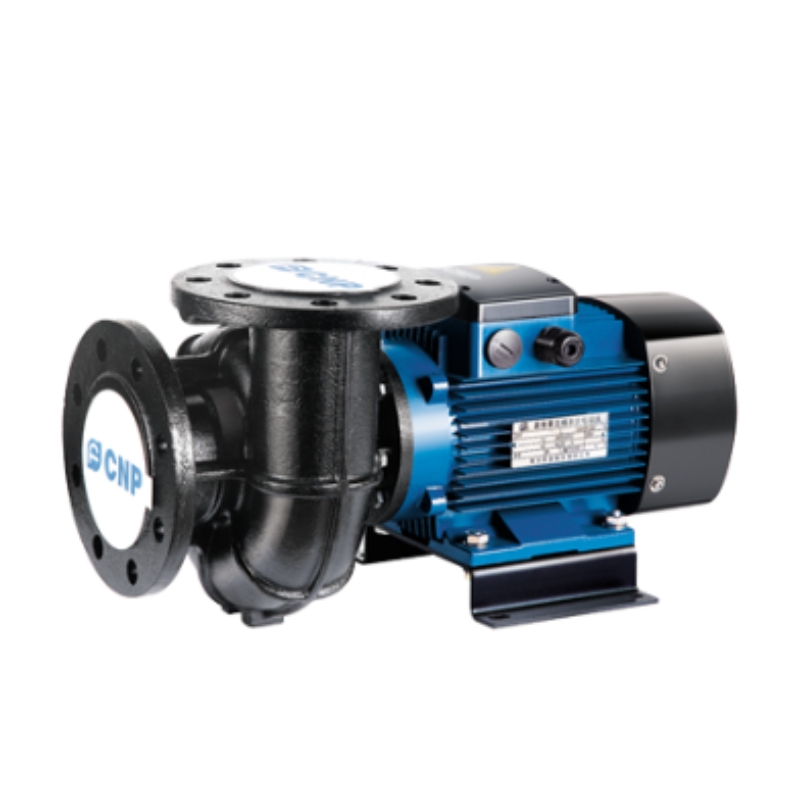

Máy bơm tháp giải nhiệt nằm ngang WLT, WLTS, WLTSF

Bơm tháp giải nhiệt nằm ngang

Đặc điểm cấu trúc

Không tự mồi, một giai đoạn, hút đơn, nằm ngang; hút trục và xả gốc

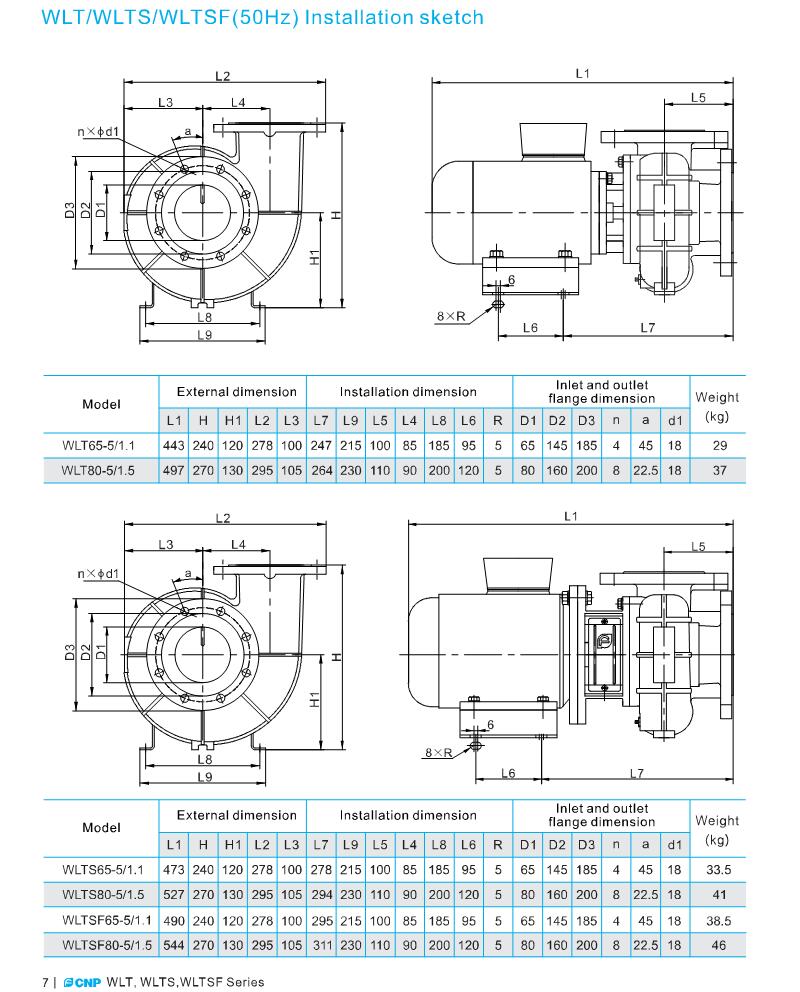

Động cơ được cố định bằng đế, dễ lắp đặt.

Cấu trúc mẫu kéo về phía sau giúp dễ dàng sửa chữa

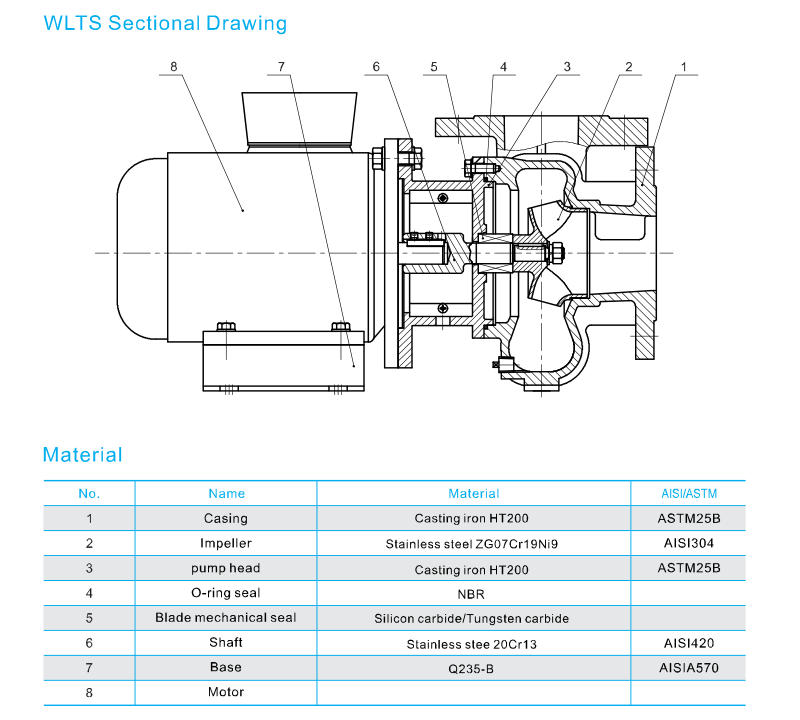

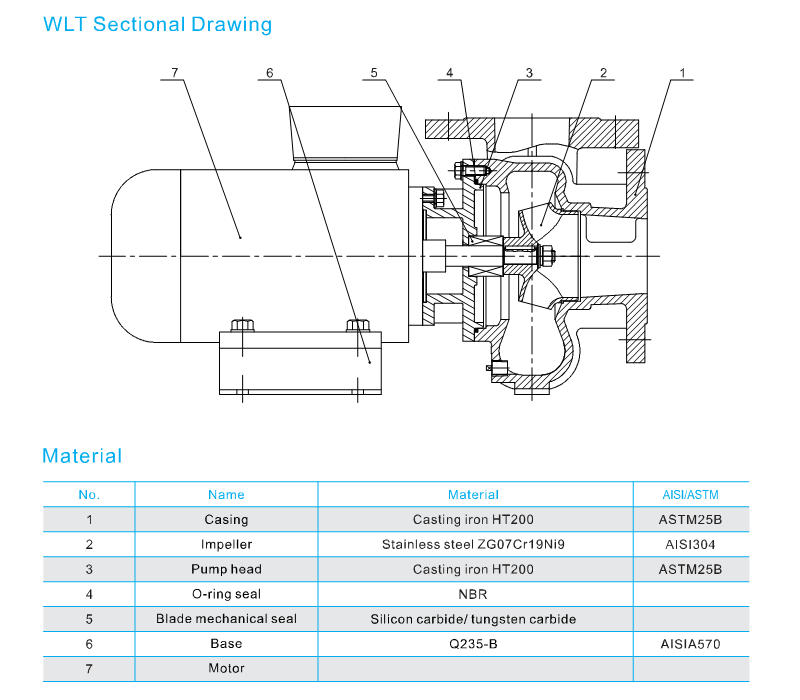

Trục bơm và trục động cơ WLT được kết nối đồng trục, diện tích chiếm dụng nhỏ, trọng lượng nhẹ; WLTS và WLTSF sử dụng cấu trúc trục dài với kết nối thẳng.

lmpeller và vỏ máy sử dụng mô hình thủy lực tuyệt vời, chúng có thể được thiết kế theo thị trường

Các thành phần chính như cánh quạt và trục được làm bằng thép không gỉ

Được đúc bằng cát nhựa, sản phẩm đúc có bề mặt mịn và sáng, hình dáng đẹp, chất lượng tốt, cấu trúc dày đặc.

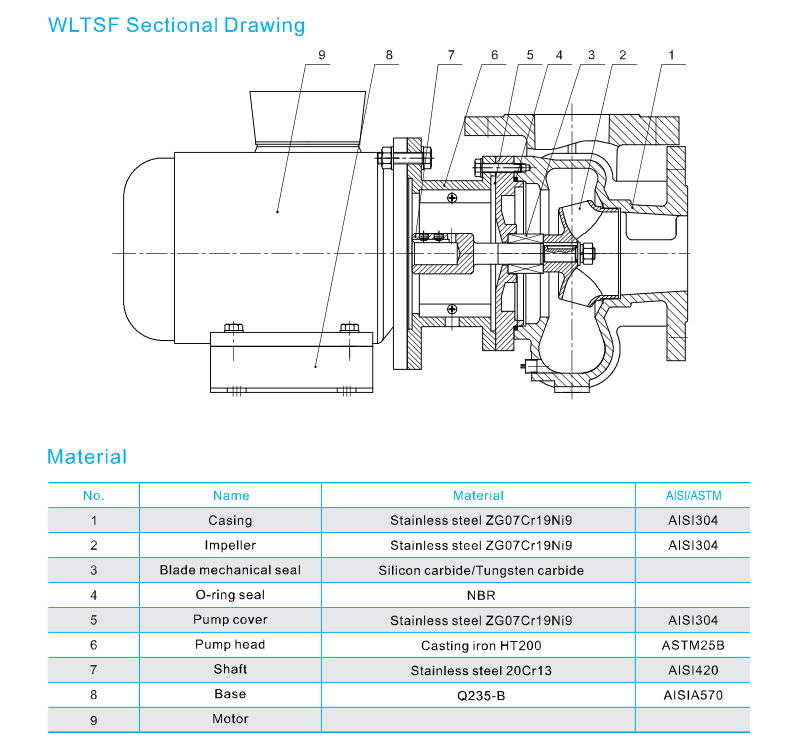

Kỹ thuật đúc chính xác được áp dụng trong thành phần đường dẫn dòng chảy của bơm WLTSF, giúp tạo ra bề mặt bên trong và bên ngoài nhẵn mịn của thành phần đường dẫn dòng chảy của bơm và giảm độ nhám.

Ứng dụng

Tuần hoàn nước của tháp giải nhiệt khép kín và bình ngưng; làm mát các thiết bị đơn vị khác nhau; những trường hợp cần bơm có lưu lượng lớn và cột áp thấp.

Chất lỏng sạch, mỏng, không ăn mòn, không bắt lửa hoặc không nổ, không có hạt rắn hoặc sợi không tấn công máy bơm về mặt hóa học hoặc cơ học. Chất lỏng có độ nhớt cao hoặc mật độ lớn sẽ làm giảm đường cong hiệu suất và tăng mức tiêu thụ năng lượng.

Nhiệt độ chất lỏng:-15°~100'C

Nhiệt độ môi trường tối đa: +40C

Áp suất làm việc tối đa: 6 bar

Động cơ

Động cơ làm mát bằng quạt hoàn toàn khép kín

Mức độ bảo vệ: lP55

Mức cách điện: F

Điện áp chuẩn: 50Hz: 1x220V

3x380V

60Hz: 3x460V

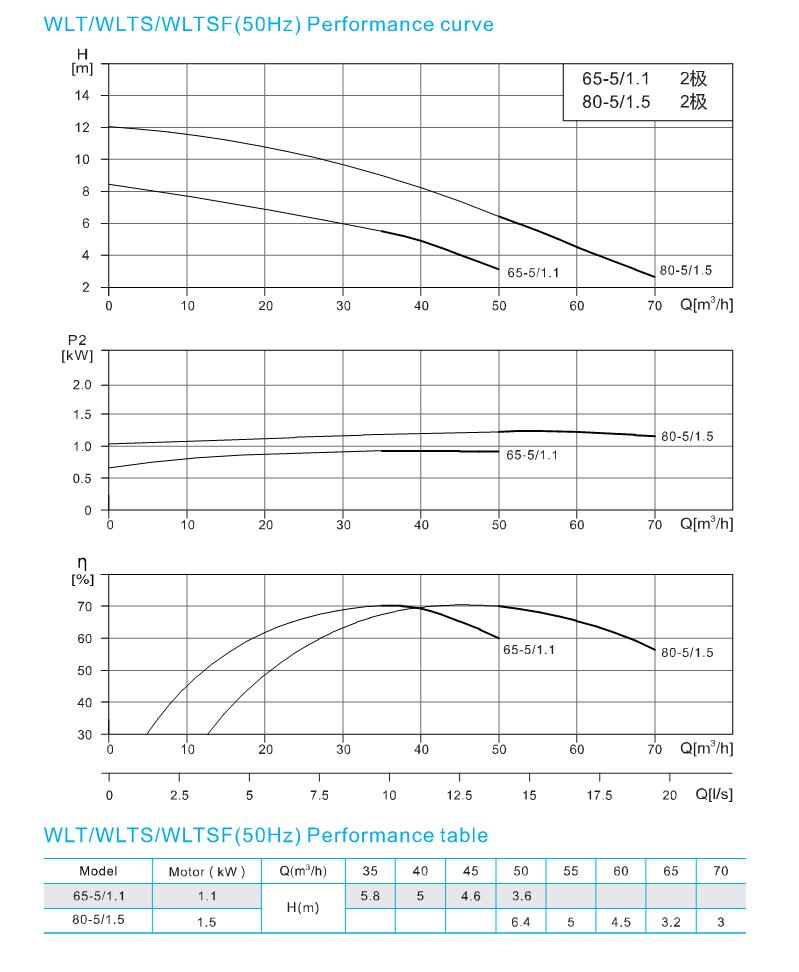

Điều kiện đường cong

Các điều kiện sau đây phù hợp với đường cong hiệu suất

Tất cả các đường cong tần số 50Hz đều dựa trên các giá trị điện áp đo được ở mức 3x380V và tốc độ động cơ không đổi ở mức 2900 vòng/phút hoặc 1450 vòng/phút; Tất cả các đường cong tần số 60Hz đều dựa trên các giá trị điện áp đo được ở mức 3x460V và tốc độ động cơ không đổi ở mức 3450 vòng/phút, 3500 vòng/phút, 1750 vòng/phút hoặc 1770 vòng/phút.

Môi trường thử nghiệm là nước sạch có nhiệt độ 20℃, không có tạp chất rắn và không khí.

Hoạt động của máy bơm phải tuân theo phạm vi hiệu suất của đường cong được in đậm để tránh quá nhiệt do lưu lượng quá nhỏ hoặc quá tải do lưu lượng quá lớn.
