Các tính năng kỹ thuật chính của bơm ly tâm đa tầng trục đứng dòng Movitec VF

Tổng quan sản phẩm

Cấu trúc đa tầng thẳng đứng này bơm ly tâm cao áp Máy bơm này có thiết kế dạng phân đoạn với các cổng hút và xả đồng tâm có đường kính danh nghĩa giống hệt nhau (cấu hình kiểu ống), hoạt động ở chế độ truyền động trực tiếp. Nó được trang bị động cơ điện từ trở đồng bộ không từ KSB SuPremE (xếp hạng hiệu suất năng lượng IE4/IE5 theo tiêu chuẩn IEC TS 60034-30-2:2016), ngoại trừ mẫu 0,55 kW/0,75 kW với tốc độ 1500 vòng/phút có tích hợp nam châm vĩnh cửu. Máy bơm được điều khiển bởi hệ thống điều khiển tốc độ KSB PumpDrive 2 hoặc KSB PumpDrive 2 Eco với bộ mã hóa vị trí không rôto. Các điểm lắp đặt của nó tuân thủ tiêu chuẩn EN 50347, trong khi kích thước vỏ đáp ứng các thông số kỹ thuật DIN V 42673 (07-2011). Phiên bản đạt chuẩn ATEX có sẵn theo yêu cầu.

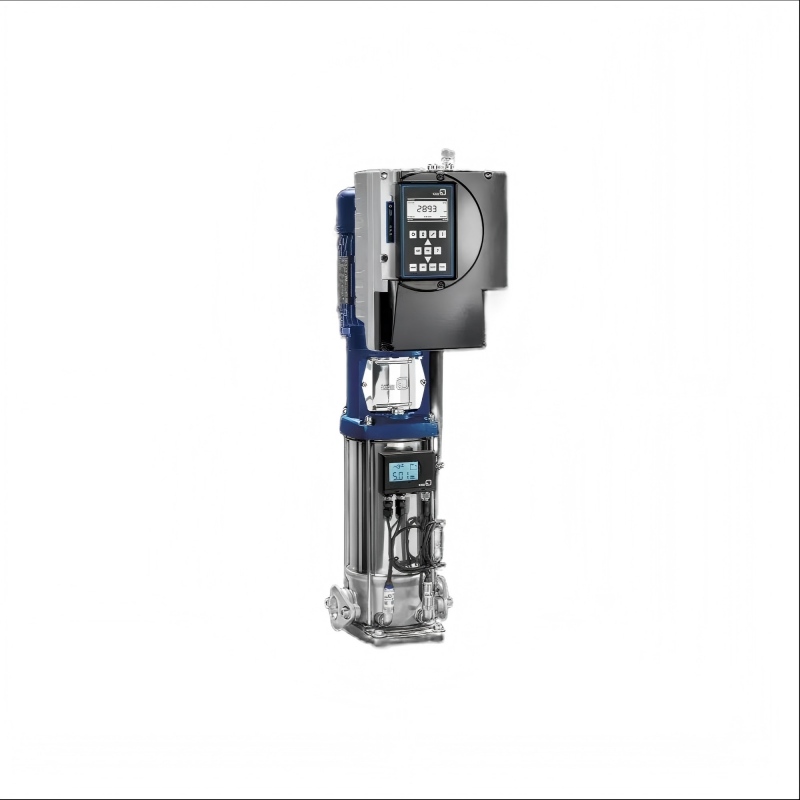

Bơm ly tâm đa tầng thẳng đứng Movitec VF Series T

Các tính năng kỹ thuật chính

1.Sơ đồ hình thức và cấu trúc sản phẩm

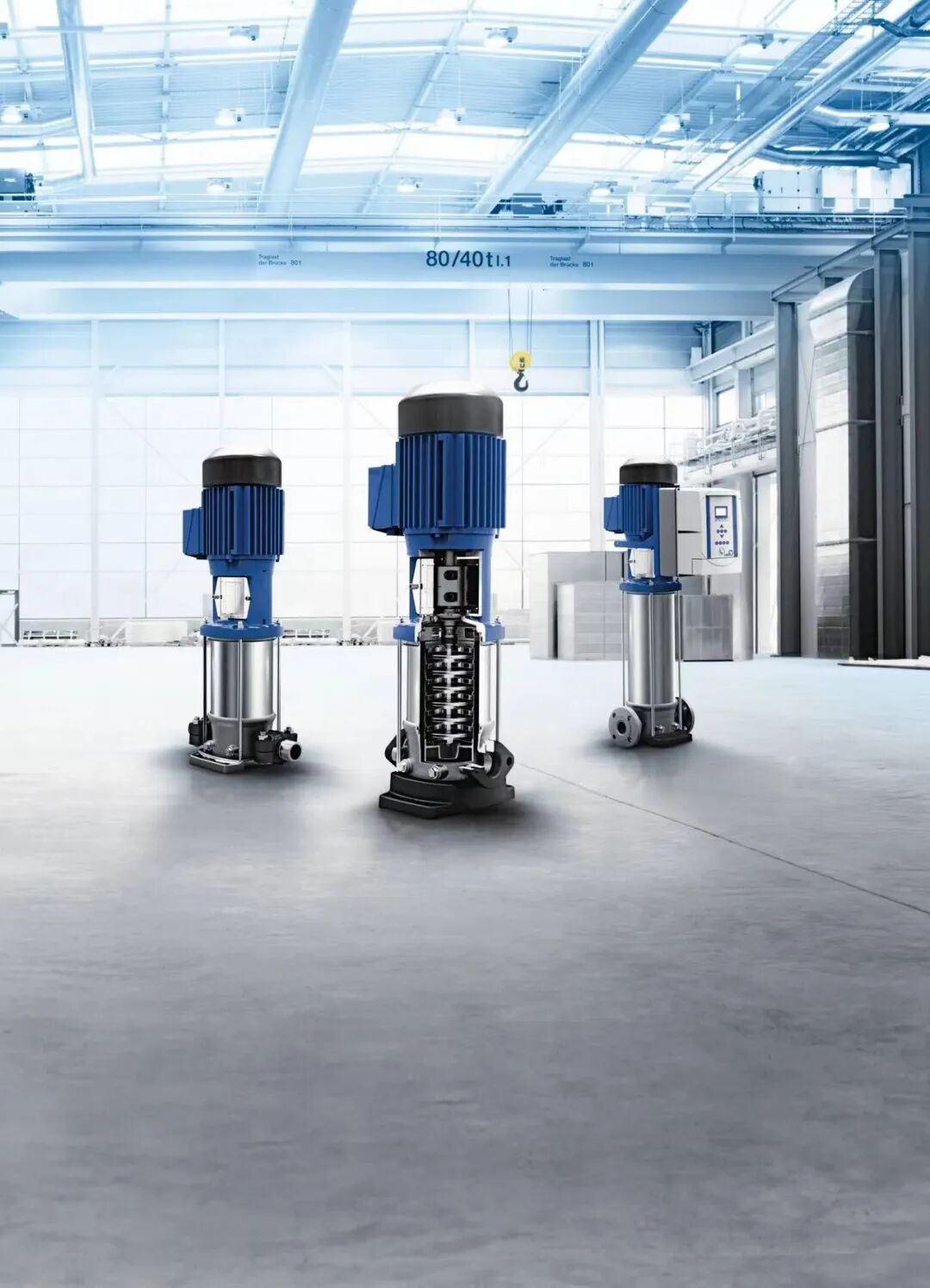

                                                                      Thiết kế ngoại thất Movitec

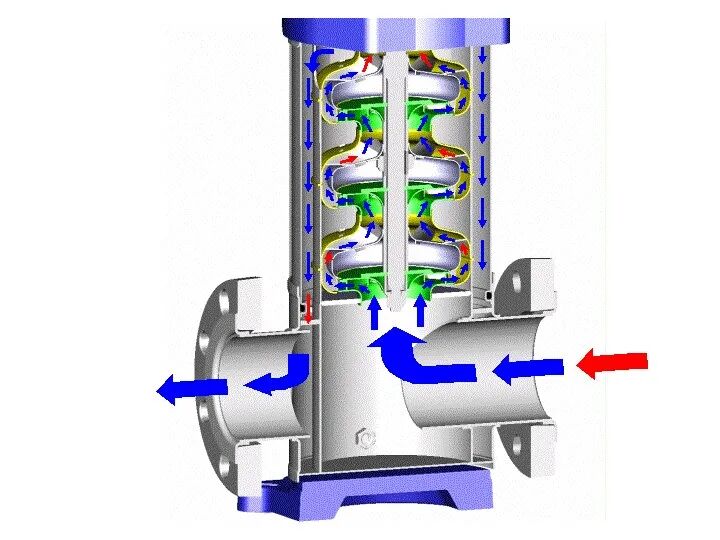

                                                          Sơ đồ cấu trúc Movitec

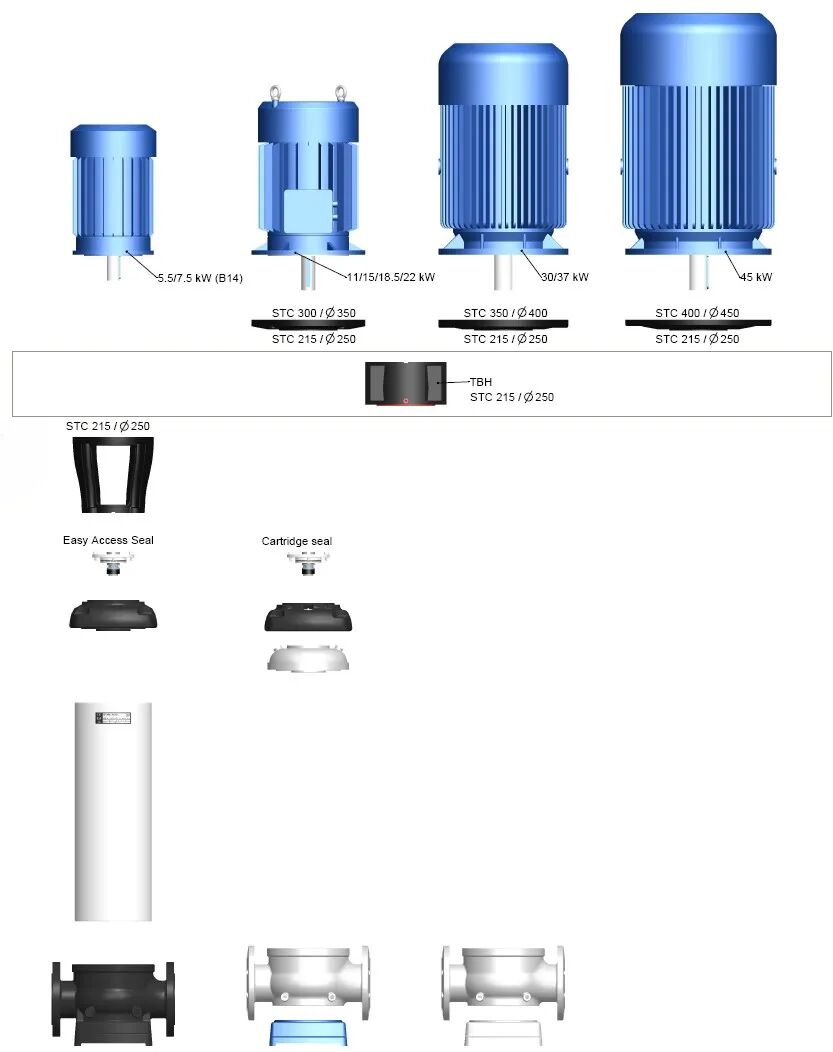

                                                  sơ đồ mổ xẻ

2. Thiết kế

Máy bơm Movitec VF có thiết kế dạng mô-đun, chủ yếu bao gồm đế bơm, các bộ phận thủy lực, nắp đầu ra, phớt cơ khí, giá đỡ động cơ, mặt bích bộ chuyển đổi và động cơ.

Dòng bơm Movitec VF là loại bơm ly tâm cao áp nhiều tầng, không hút, kiểu thẳng đứng, với các ống dẫn vào và ra có đường kính danh nghĩa giống nhau được bố trí theo hướng ngược nhau.

Tính năng sản phẩm

Nó được sử dụng rộng rãi trong công nghiệp, xây dựng, kỹ thuật thủy lợi và ngành điện lực.

Có rất nhiều lựa chọn về vật liệu, cơ cấu truyền động, kết nối và loại gioăng làm kín.

hiệu quả năng lượng cao

độ tin cậy và bảo mật cao

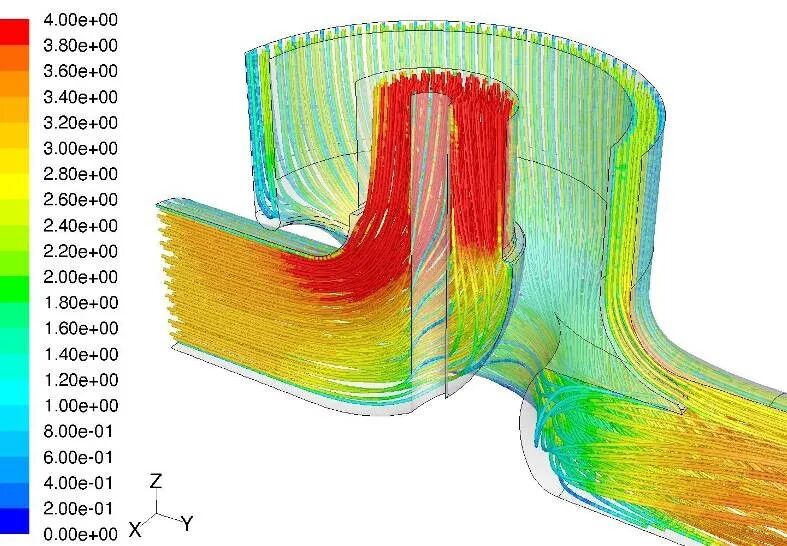

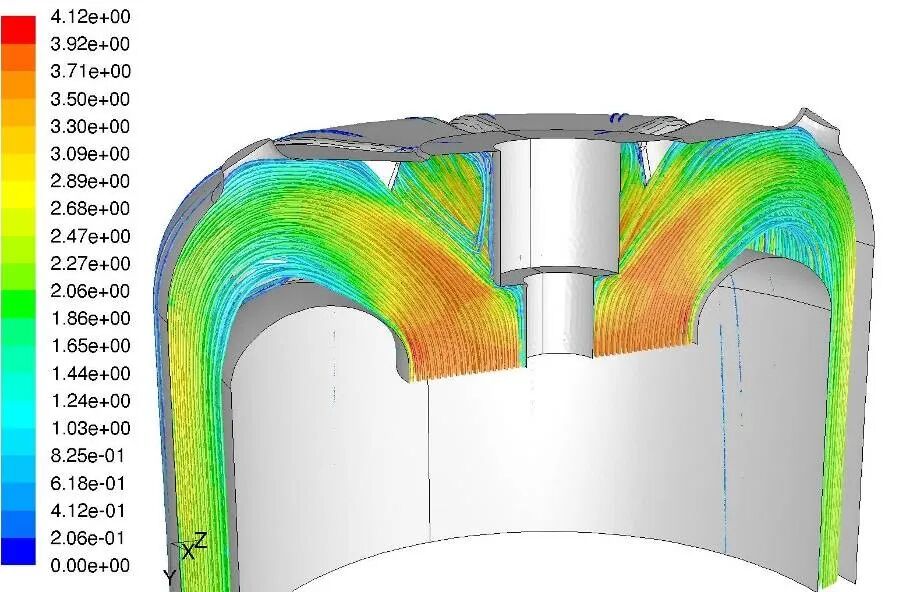

1: Bằng cách tối ưu hóa thiết kế các bộ phận bơm và hệ thống thủy lực, bơm Movitec VF vượt trội hơn các sản phẩm cạnh tranh với hiệu suất cao hơn và giá trị NPSHr cạnh tranh, mang lại sự ổn định vận hành được nâng cao cho khách hàng.

2: Tất cả các bộ phận tiếp xúc với chất lỏng đều được làm bằng thép không gỉ, giúp kéo dài tuổi thọ của bơm và tăng cường độ an toàn cho môi chất được bơm.

3: Trục bơm với hai bề mặt phẳng giúp tối ưu hóa truyền mô-men xoắn. ​​Số chu kỳ khởi động-dừng mỗi phút không bị hạn chế bởi thiết kế thân bơm. Thích hợp cho môi trường vận hành khắc nghiệt.

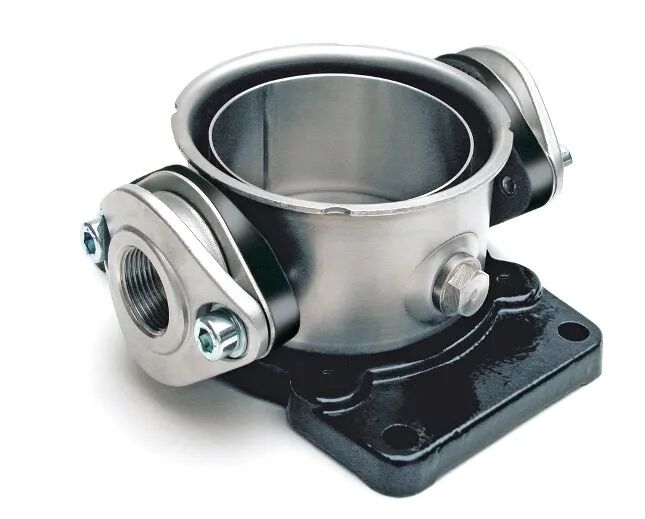

4: Bơm Movitec VF có hai bu lông xả ở phía đầu vào và đầu ra của vỏ bơm, có thể xả hết môi chất ở đáy thân bơm và cũng có thể được sử dụng như một đường ống bypass. Bơm dễ bảo trì và có độ tin cậy cao.

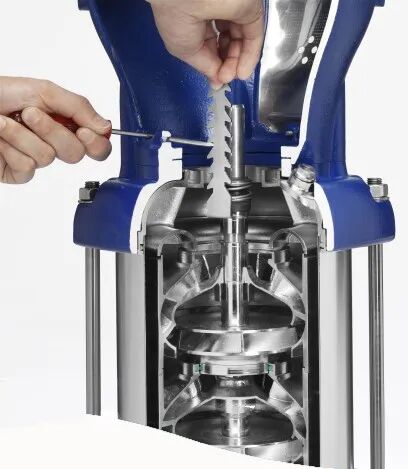

5: Movitec VF được trang bị phớt cơ khí Easy Access tiêu chuẩn, một loại phớt dạng ống xếp không cân bằng. Nếu công suất của bộ truyền động vượt quá 5,5kW, động cơ không cần phải tháo rời.

6: Động cơ hiệu suất cao IEC (IE3) của công ty KSB đạt được mức tiết kiệm năng lượng 3,5% so với các mẫu EFF2 hoặc IE2.

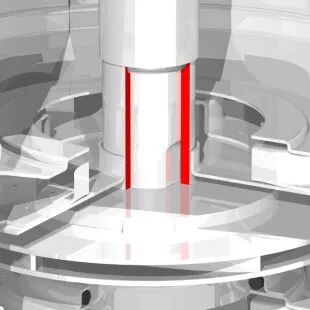

7: Movitec VF có các ổ trượt cacbua vonfram tự bôi trơn, vỏ bơm chống xoắn và vòng chữ O kín, đảm bảo độ tin cậy và độ bền cao hơn.

8: Tất cả các linh kiện đều được nhập khẩu từ nhà máy của KSB tại Hà Lan, châu Âu, đảm bảo khách hàng được tận hưởng chất liệu cao cấp và tay nghề thủ công tinh xảo.

Chọn sản phẩm

Lưu lượng tối đa của dòng sản phẩm cao cấp: 192 m³/h

Cột áp tối đa của dòng sản phẩm cao cấp nhất: 415 m

Áp suất vận hành tối đa cho phép ở phía đầu ra của dòng sản phẩm này: 40 bar

Nhiệt độ môi trường tối đa cho phép: 140 °C
