Áp suất hút dương thực (NPSH) là thước đo áp suất có sẵn ở phía hút của bơm để ngăn chất lỏng sôi và gây ra hiện tượng xâm thực. Để đảm bảo hoạt động an toàn, NPSH có sẵn (NPSHa) trong hệ thống của bạn phải luôn lớn hơn NPSH yêu cầu (NPSHr) do nhà sản xuất bơm quy định.
Đối với nhiều kỹ sư trẻ và quản lý mua sắm, Đầu hút dương thực đang bậtĐây là một trong những thuật ngữ gây nhầm lẫn nhất trong động lực học chất lỏng. Tuy nhiên, hiểu sai khái niệm này là nguyên nhân hàng đầu dẫn đến... hiện tượng xâm thực bơmĐiều này có thể phá hủy một cánh quạt hoàn toàn mới chỉ trong vài tuần. Dưới đây là giải thích đơn giản về NPSH và cách tính toán nó.
NPSHr so với NPSHa: Sự khác biệt là gì?
Phương trình NPSH có hai khía cạnh: yêu cầu của bơm và thực tế của hệ thống.

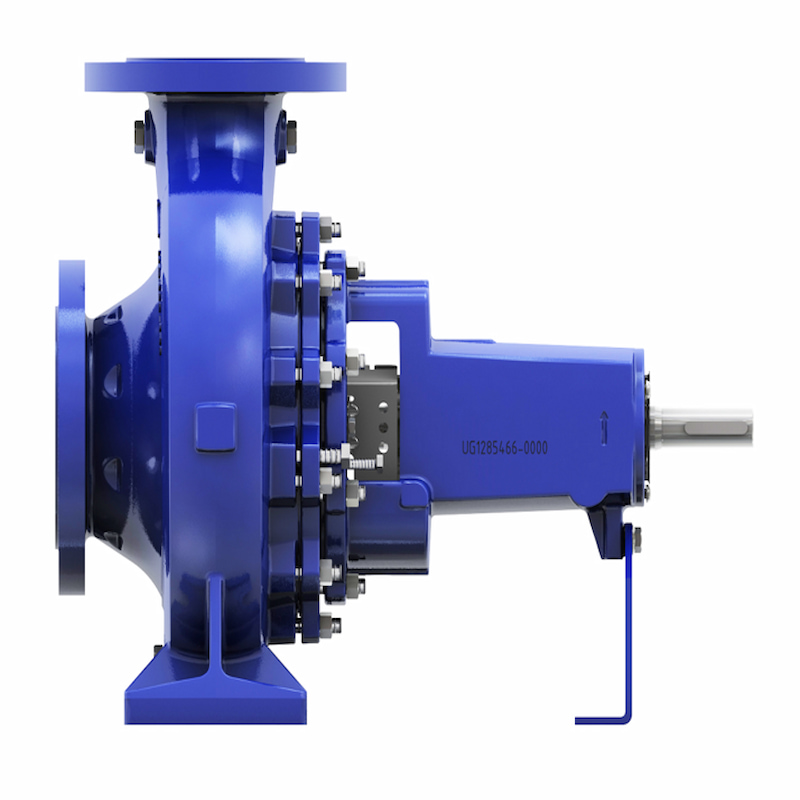

●NPSHr (Bắt buộc):Thông số này do nhà sản xuất bơm quy định. Đó là áp suất tối thiểu cần thiết tại mắt hút của cánh quạt để ngăn chất lỏng bay hơi. Bạn có thể tìm thấy giá trị này trên tài liệu của nhà sản xuất. bơm ly tâm hiệu suất đường cong.
●NPSHa (Hiện có): Điều này được xác định bởi hệ thống đường ống cụ thể của bạn. Đó là áp suất tuyệt đối của chất lỏng có sẵn tại cửa hút của bơm, trừ đi áp suất hơi của chất lỏng.
Nguyên tắc vàng của NPSH
Để máy bơm hoạt động trơn tru mà không bị hiện tượng xâm thực, công thức rất đơn giản: NPSHa > NPSHrNhìn chung, các kỹ sư khuyến nghị rằng NPSHa nên cao hơn NPSHr ít nhất 1 mét (hoặc 3 feet) để đảm bảo biên độ an toàn khi vận hành.
Cách tính NPSHa
Mặc dù cần phần mềm kỹ thuật để tính toán chính xác, công thức cơ bản là:
NPSHa = Áp suất khí quyển + Cột áp tĩnh (hoặc lực nâng) - Tổn thất ma sát - Áp suất hơi
1.Áp suất khí quyển: Áp suất của không khí đè xuống nguồn chất lỏng.
2.Đầu tĩnh: Chiều cao thực tế của chất lỏng so với tâm trục bơm. (Nếu bơm đang hút chất lỏng) up(Từ một hố sâu, giá trị này trở thành giá trị âm).
3.Tổn thất do ma sát:Áp suất bị mất đi do chất lỏng cọ xát vào bên trong các ống hút, khuỷu nối và van.4.Áp suất hơi:Áp suất mà tại đó chất lỏng sôi. Chất lỏng nóng hơn sẽ sôi dễ dàng hơn, nghĩa là chúng có áp suất hơi cao hơn, điều này làm giảm đáng kể NPSHa của bạn.
Tại sao điều này lại quan trọng đối với nhà máy của bạn?
Nếu NPSHa của bạn thấp hơn NPSHr, chất lỏng sẽ ngay lập tức biến thành các bọt khí bên trong bơm. Khi những bọt khí này chạm vào vùng áp suất cao của cánh quạt, chúng sẽ vỡ ra với lực rất lớn, làm rách kim loại và làm hỏng các vòng đệm cơ khí. Luôn tính toán NPSHa của hệ thống trước khi đặt mua bơm mới để đảm bảo tuổi thọ lâu dài và không cần bảo trì.
