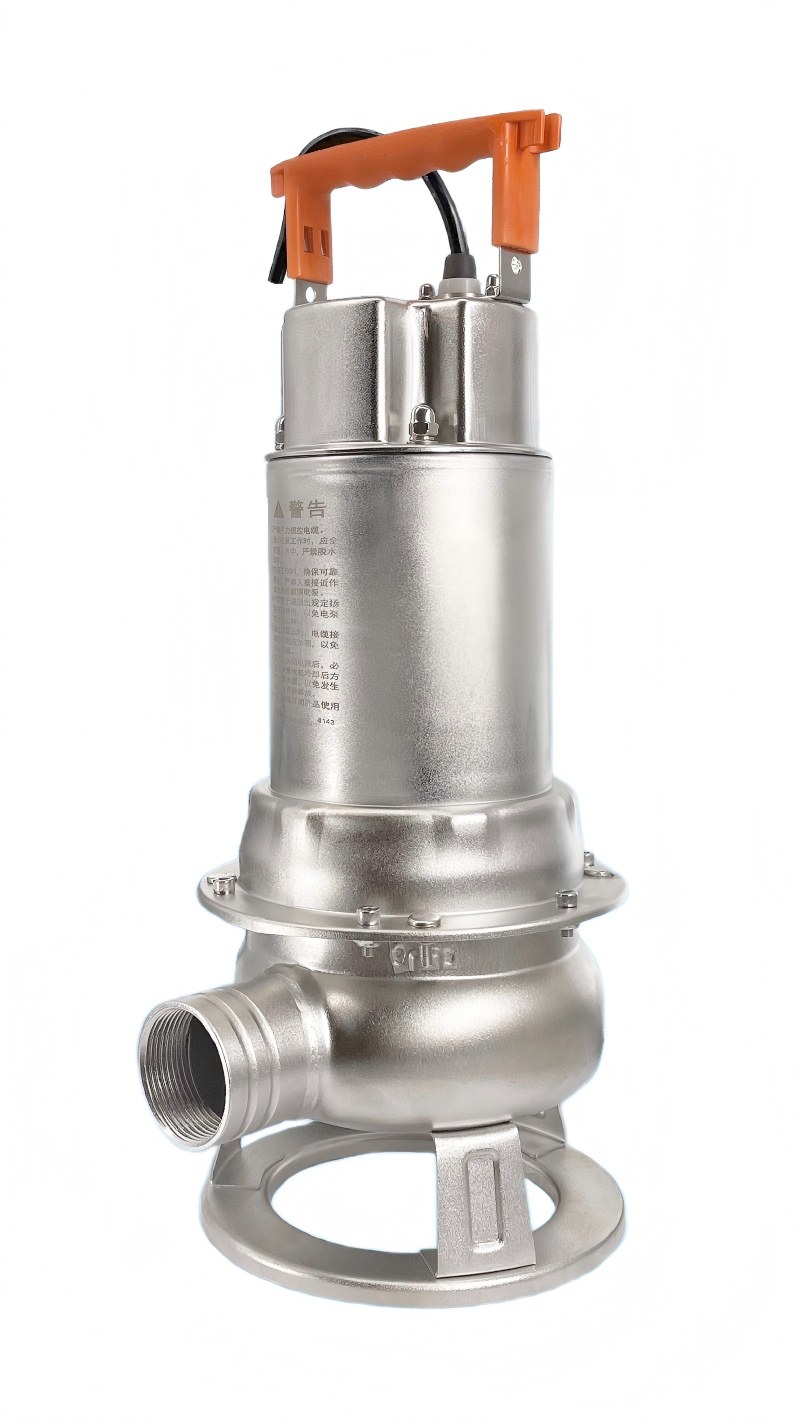

Máy bơm chìm dập khuôn hoàn toàn bằng thép không gỉ dòng QWK(F)
Máy bơm chìm dập khuôn hoàn toàn bằng thép không gỉ dòng QWK(F). Thân bơm được làm bằng thép không gỉ SUS304 hoặc SUS316, không bị gỉ sét và có độ bền cao.
Người mẫu :
QWK(F)75Cỡ nòng xuất khẩu (DN) :
40Lưu lượng định mức (m³/h) :
12Cột áp định mức (m) :
5Tốc độ động cơ (vòng/phút) :
2900Công suất động cơ (kw) :
0.55Vật liệu :
all-stainless steelMáy bơm chìm dập khuôn hoàn toàn bằng thép không gỉ dòng QWK(F)
Kết nối đa luồng QWK

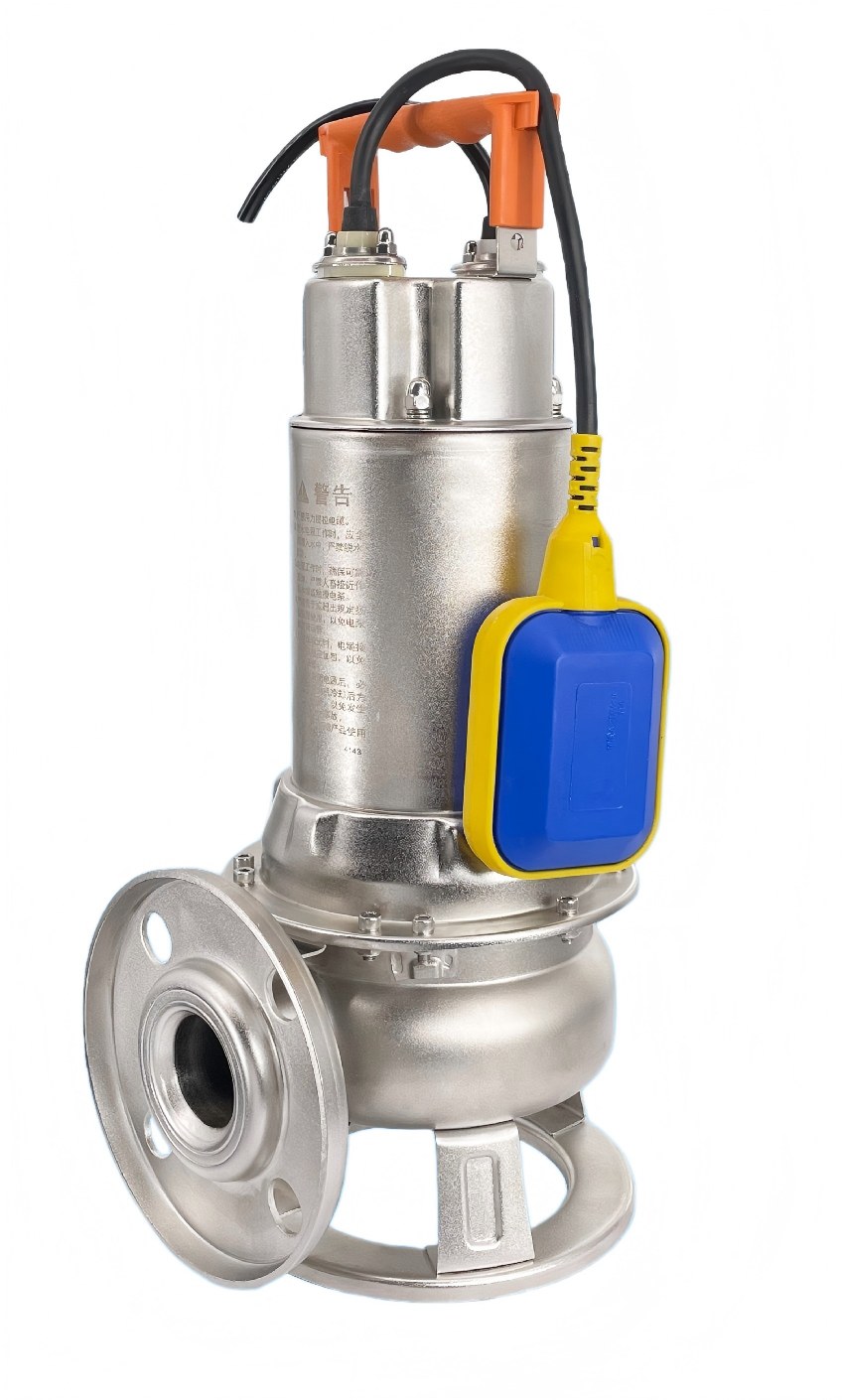

Kết nối mặt bích QWKF
Thuận lợi:
Chất liệu thép không gỉ, không gỉ sét
Thể tích nhỏ, năng lượng lớn
Hoạt động đáng tin cậy/tuổi thọ cao
Tự động khởi động và dừng phao
tiết kiệm năng lượng
Bộ bảo vệ nhiệt tích hợp cho động cơ một pha
1. Thân bơm bằng thép không gỉ
Thân bơm được làm bằng thép không gỉ SUS304 hoặc SUS316, có khả năng chống gỉ và độ bền cao.
đầu ra có ren
2. Ống thoát được kết nối bằng mặt bích hoặc ren.
Ống thoát nước này có thể sử dụng kết nối mặt bích hoặc ren, trong đó QWK là loại ren và QWKF là loại mặt bích.
đầu ra mặt bích
3. Cánh quạt hở bằng thép không gỉ
Các tạp chất rắn lơ lửng có đường kính ≤30mm có thể được đưa qua cấu trúc cánh quạt hở.
4. Phần "cốt lõi" thực sự chứa đựng rất nhiều nội dung.
Động cơ một pha này có cuộn dây bằng đồng nguyên chất và được trang bị bộ bảo vệ nhiệt của Texas Instruments (TI) để ngăn ngừa quá nhiệt.
bộ bảo vệ nhiệt
5. Phớt cơ khí hai mặt
Phớt cơ khí hai mặt được sử dụng để đảm bảo hoạt động đáng tin cậy của bơm điện.
6. Động cơ sử dụng vòng bi chống trượt AC.
Cấu trúc ổ trục AC triệt tiêu tiếng ồn do hiện tượng biến dạng dẻo của ổ trục gây ra, đảm bảo hoạt động êm ái và bền lâu.
Ứng dụng:
Hồ cá cảnh, thác nước nhân tạo, tưới tiêu nông nghiệp, cấp nước nuôi trồng thủy sản, xả thải, thu gom và bơm nước thải.
Mô tả mẫu:
QWK F150MA
QWK: bơm chìm nước thải bằng thép không gỉ
F: Đầu ra nước kiểu mặt bích / không có ký hiệu "F" cho đầu ra nước kiểu ren
Công suất định mức: P2 (HP) = 150×0,01 = 1,5 HP
M: một pha, không có ký hiệu cho ba pha
A: có công tắc phao / không có ký hiệu cho trường hợp không có công tắc phao
Thông số kỹ thuật:
người mẫu | công suất đầu ra | dòng điện (ampe) | đầu tối đa | tốc độ dòng chảy tối đa | cửa thoát nước | kích thước gói hàng | |
P2 (kW) | 220V/50Hz | 380V/50Hz | (m) |
(m³h) | (mm) | ||
QWK75(MA) | 0,6 | 3.8 | 1.4 | 9.0 | 14 | G1.5 | 250×205×520 |
QWK100(MA) | 0,8 | 5.2 | 1.8 | 10,5 | 16 | G1.5 | 250×205×520 |
QWK130(MA) | 1.0 | 6.2 | 2.4 | 13.0 | 18 | G1.5 | 250×205×520 |
QWK150(MA) | 1.1 | 7.0 | 2.6 | 11.0 | 30 | G2 | 270×225×565 |
QWK200(MA) | 1,5 | 9.2 | 3,5 | 13,5 | 33 | G2 | 270×225×565 |
QWK300 | 2.2 | 一 | 4.9 | 17.0 | 48 | G2 | 270×225×565 |
QWKF75(MA) | 0,6 | 3.8 | 1.4 | 9.0 | 14 | DN40 | 250×205×520 |
QWKF100(MA) | 0,8 | 5.2 | 1.8 | 10,5 | 16 | DN40 | 250×205×520 |
QWKF130(MA) | 1.0 | 6.2 | 2.4 | 13.0 | 18 | DN40 | 250×205×520 |
QWKF150(MA) | 1.1 | 7.0 | 2.6 | 11.0 | 30 | DN50 | 270×225×565 |
QWKF200(MA) | 1,5 | 9.2 | 3,5 | 13,5 | 33 | DN50 | 270×225×565 |
QWKF300 | 2.2 | 一 | 4.9 | 17.0 | 48 | DN50 | 270×225×565 |

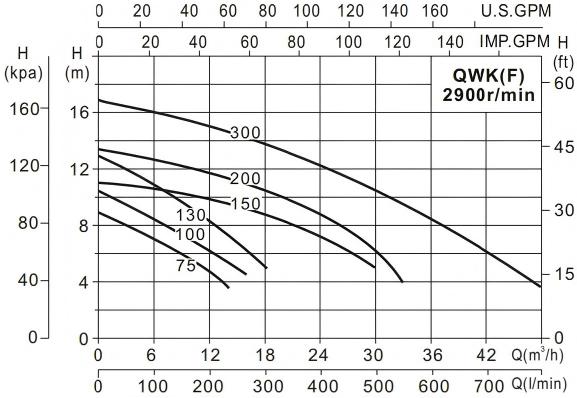

Đường cong hiệu suất:

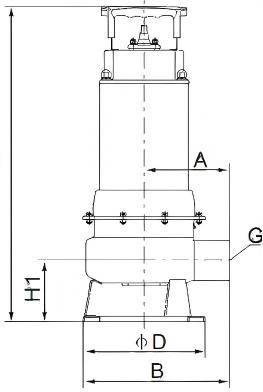

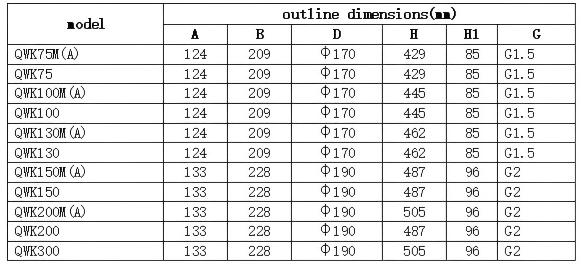

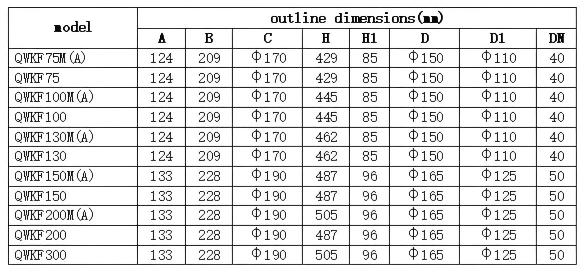

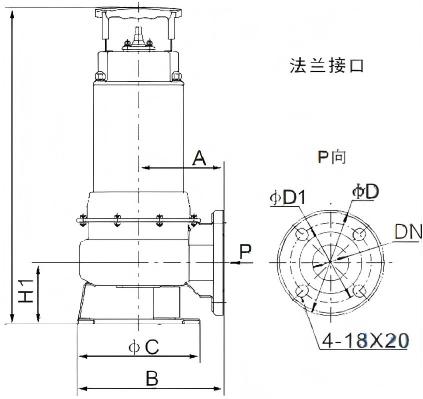

Bản vẽ kích thước:

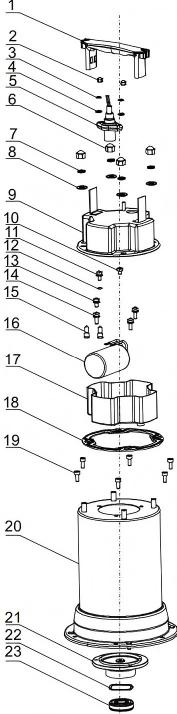

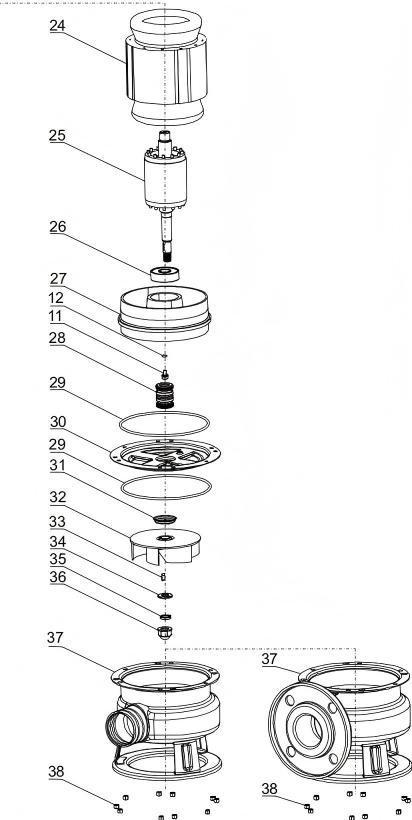

Hình chiếu tháo rời:
số seri | tên |
1 | tay cầm nâng |
2 | đai ốc đầu lục giác |
3 | vòng đệm lò xo |
4 | máy giặt phẳng |
5 | cụm cáp có đầu bịt kín |
6 | đai ốc đầu lục giác |
7 | vòng đệm lò xo |
8 | máy giặt phẳng |
9 | vỏ trên |
10 | vít đầu chảo lõm chữ thập |
11 | Bộ vít đầu phẳng có rãnh chữ thập và vòng đệm phẳng |
12 | Vòng chữ O |
13 | vít nối đất |
14 | Bộ vít đầu phẳng có rãnh chữ thập và vòng đệm phẳng |
15 | đầu nối kẹp cách điện |
16 | tụ điện |
17 | nắp tụ điện |
18 | gioăng cao su nắp trên |
19 | vít đầu lục giác |
20 | khung cơ sở |
21 | nắp sau |
22 | đỉnh sóng ba |
23 | ổ trục |
24 | Bộ phận stato |
25 | cụm rôto |
26 | ổ trục |
27 | bìa trước |
28 | phớt cơ khí |
29 | Vòng chữ O |
30 | nắp bơm |
31 | vỏ bảo vệ |
32 | cánh quạt |
33 | phím phẳng |
34 | máy giặt phẳng |
35 | vòng đệm lò xo |
36 | đai ốc đầu lục giác |
37 | vỏ bơm |
38 | đai ốc khóa lục giác |
