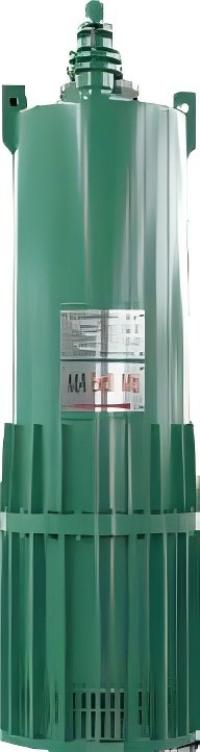

Máy bơm thoát nước chìm chống cháy nổ dòng BQS dùng trong khai thác mỏ

Bơm thoát nước chìm chống cháy nổ dòng BQS dùng trong khai thác mỏ

Giới thiệu sản phẩm

Dòng máy bơm điện chìm chống cháy nổ BQS dùng cho xử lý nước thải khai thác mỏ và hút cát cung cấp đầy đủ các thông số kỹ thuật, với công suất từ ​​2,2kW đến 315kW, lưu lượng từ 10m³/h đến 2500m³/h và cột áp từ 7m đến 700m. Tất cả các sản phẩm đều đảm bảo cột áp tối đa và không bị quá tải. Sự đổi mới công nghệ không ngừng của công ty đã giải quyết các thách thức kỹ thuật quan trọng trong máy bơm điện chìm xử lý nước thải và hút cát, bao gồm cấu trúc sản phẩm, tối ưu hóa thông số, quy trình sản xuất, hiệu suất hoạt động, khả năng làm kín và chống rò rỉ, và ứng dụng vật liệu. Công ty sở hữu hơn 20 bằng sáng chế và sử dụng các kết quả nghiên cứu mới nhất để phát triển quy trình sản xuất động cơ và máy bơm hoàn thiện. So với các sản phẩm tương tự trong nước, các máy bơm này mang lại những ưu điểm như an toàn, độ tin cậy, tính di động, tính thực tiễn, hiệu suất xử lý nước thải và hút cát tuyệt vời, tuổi thọ cao, danh mục sản phẩm toàn diện và dễ dàng lựa chọn.

Ứng dụng chính

Những máy bơm này thích hợp sử dụng trong các hầm mỏ than ngầm, nơi có nguy cơ cháy nổ do khí metan (thường được gọi là khí gas) và bụi than. Chúng được sử dụng để vận chuyển nước thải hỗn hợp chứa các chất rắn không tan như bùn, cát, chất thải than, đá than, xỉ than và các chất xơ. Chúng cũng thích hợp để xả nước thải, nước mưa và nước cống chứa các hạt rắn và sợi dài trong các tòa nhà, bệnh viện, khu dân cư, các dự án kỹ thuật đô thị, giao thông đường bộ và xây dựng, xử lý nước thải nhà máy và xử lý nước thải quy mô nhỏ.

Yêu cầu về môi trường

1. Nguồn điện: 380V, 660V hoặc 1140V ba pha, 50Hz.

2. Nhiệt độ môi trường nói chung không vượt quá 40°C, độ pH 5-9 và mật độ môi trường ≤11kN/m³.

3. Độ sâu lặn không quá 5 mét tính từ tâm cánh quạt.

4. Có thể thiết kế đặc biệt theo yêu cầu để phù hợp với các chất lỏng có tính ăn mòn cao.

5. Đường kính của các hạt rắn trong môi trường phải tuân thủ tiêu chuẩn MT/T671-2005. Vui lòng ghi rõ bất kỳ yêu cầu đặc biệt nào khi đặt hàng.

6. Cáp chống cháy MT818.5-2009 dùng trong các mỏ than được sử dụng.

Đặc trưng

1. Lựa chọn mẫu mã: Hiệu suất tối ưu, vận hành êm ái, không tắc nghẽn và khả năng hút nước thải và cát mạnh mẽ. Máy bơm có đặc tính không quá tải (cột áp tối đa), nghĩa là công suất đầu vào không vượt quá công suất của động cơ tương ứng tại bất kỳ điểm vận hành nào. Thích hợp cho nhiều ứng dụng trong mỏ than, một máy có thể được sử dụng cho nhiều mục đích.

2. Cải tiến phớt cơ khí: Sử dụng phớt cơ khí song song độc lập và phớt cơ khí hai đầu.

3. Tối ưu hóa cấu trúc: Thiết kế cấu trúc giúp tăng cường khả năng làm kín của phớt cơ khí, vận hành trơn tru và độ tin cậy cao hơn. Thiết kế tối ưu nhẹ hơn, tiện dụng hơn và tiêu thụ năng lượng thấp, cho phép hoạt động khô ráo lâu dài trong điều kiện khô ráo.

4. Với xếp hạng bảo vệ động cơ IPx8, động cơ chìm cung cấp khả năng làm mát tuyệt vời, nhiệt độ tăng thấp hơn so với các động cơ thông thường và độ bền được cải thiện. Lớp cách điện cấp F kéo dài tuổi thọ của động cơ.

Thông số kỹ thuật chính

Lưu lượng: 10-2000 m³/h

Độ cao cột nước: 10-800m

Công suất: 1,5-315kW

Đường kính đầu ra: 40-350mm

Điện áp: 380/660V, 660/1140V, 400V, 440V, 460V, Có thể tùy chỉnh

Mô tả mẫu và mô tả cáp

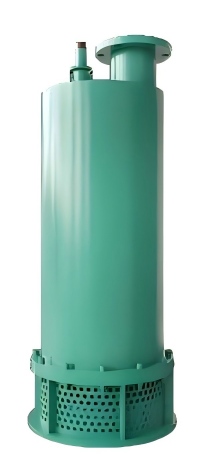

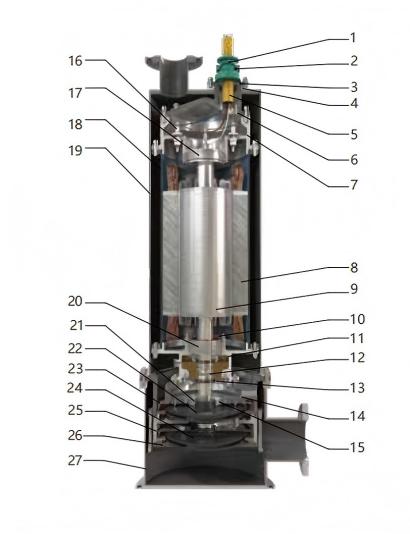

Cấu trúc bán âm tường dòng BQS

Lợi thế cấu trúc

•Các bộ phận chuyển động sử dụng quy trình xử lý bề mặt QBQ, có khả năng chống mài mòn và ăn mòn tuyệt vời.

•Cánh quạt, thân bơm và nắp bơm được làm dày hơn giúp kéo dài hiệu quả tuổi thọ của các bộ phận.

•Thích hợp sử dụng lâu dài trong môi trường có chất lỏng ăn mòn và các hạt mài mòn (như trầm tích và sỏi).

•Thiết kế đầu vào và đầu ra ở đáy đảm bảo khả năng chống tắc nghẽn mạnh mẽ và lưu lượng cao, phù hợp với nhiều ứng dụng hơn.

•Cấu trúc đơn giản, trọng lượng nhẹ, dễ lắp đặt và bảo trì.

• Máy bơm được trang bị áo làm mát, có hiệu suất tản nhiệt cao, không thể ngâm hoàn toàn trong môi chất.

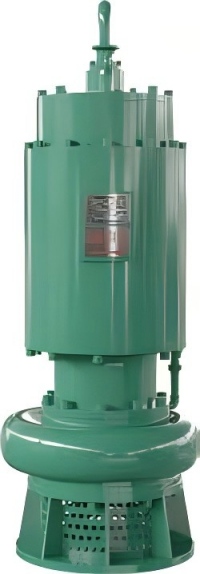

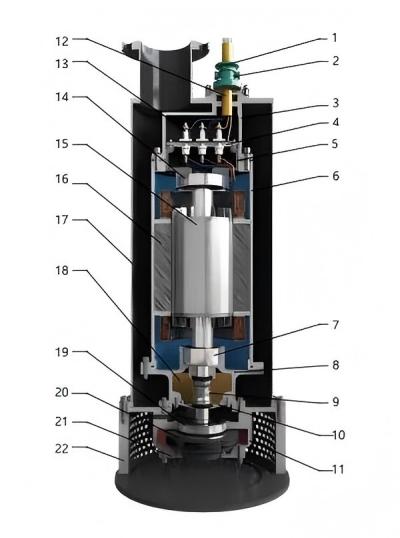

Dòng sản phẩm BQS - Cấu trúc tích hợp

Lợi thế cấu trúc

• Các loại bơm tiêu chuẩn được làm bằng gang cầu QT600-3, đảm bảo độ bền lâu dài;

• Các phớt cơ khí có khả năng chịu áp suất cao, cho phép máy bơm được ngâm sâu hơn.

• Máy bơm được trang bị áo làm mát, không thể ngập hoàn toàn trong môi chất, các bộ phận dẫn dòng nằm bên dưới động cơ, nước làm mát động cơ trong quá trình hoạt động giúp kéo dài tuổi thọ và cho phép hoạt động ở mực nước thấp.

• Động cơ được làm mát bằng nước bơm để đảm bảo hoạt động an toàn.

•Thiết kế cửa thoát nước phía trên tiết kiệm không gian hơn.

•Động cơ kín có sẵn tùy chọn tích hợp bảo vệ nhiệt.

•Cổng xả áp kín ngăn áp suất bơm tác động lên phớt trục.

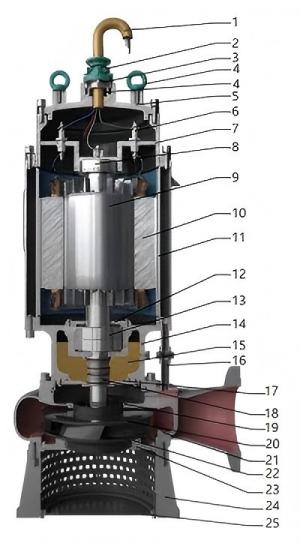

Dòng sản phẩm BQS - Cấu trúc lắp đặt bên ngoài

Lợi thế cấu trúc

•Các bộ phận chuyển động sử dụng quy trình xử lý bề mặt QBQ, có khả năng chống mài mòn và ăn mòn tuyệt vời.

•Cánh quạt, thân bơm và nắp bơm được làm dày hơn giúp kéo dài hiệu quả tuổi thọ của các bộ phận.

•Thích hợp sử dụng lâu dài trong môi trường có chất lỏng ăn mòn và các hạt mài mòn (như trầm tích và sỏi).

•Thiết kế đầu vào và đầu ra ở đáy đảm bảo khả năng chống tắc nghẽn mạnh mẽ và lưu lượng cao, phù hợp với nhiều ứng dụng hơn.

•Cấu trúc đơn giản, trọng lượng nhẹ, dễ lắp đặt và bảo trì.

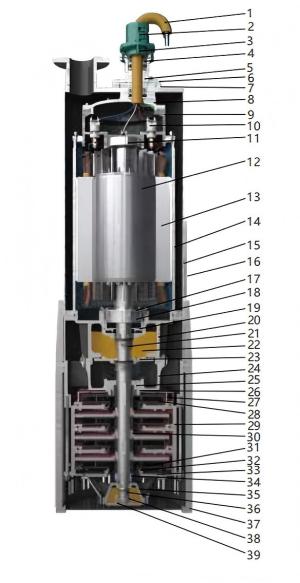

Dòng BQS: Cấu trúc nhiều tầng dành cho bơm chìm cột áp cao.

Lợi thế cấu trúc

Các bộ phận dẫn dòng sử dụng cấu trúc đỡ thấp hơn, kết hợp với bố trí cánh quạt nhiều tầng, đảm bảo bơm đáp ứng các yêu cầu về cột áp cao và lưu lượng lớn trong các điều kiện lắp đặt khác nhau.

Các bộ phận dẫn dòng sử dụng quy trình xử lý bề mặt QBQ, có khả năng chống mài mòn và chống ăn mòn tuyệt vời.

Các vòng đệm cơ khí có khả năng chịu áp suất cao, cho phép máy bơm được ngâm sâu hơn.

Máy bơm được trang bị áo làm mát, không thể ngập hoàn toàn trong môi chất. Các bộ phận dẫn dòng nằm bên dưới động cơ, nước làm mát động cơ trong quá trình hoạt động, kéo dài tuổi thọ và cho phép hoạt động ở mực nước thấp.

Thiết kế cửa thoát nước phía trên giúp tiết kiệm không gian hơn.

Động cơ có thể được trang bị thêm chức năng bảo vệ quá nhiệt (tùy chọn).

Trên bơm có một lỗ xả áp, có thể giải phóng áp suất do môi chất tác động lên phớt trục.

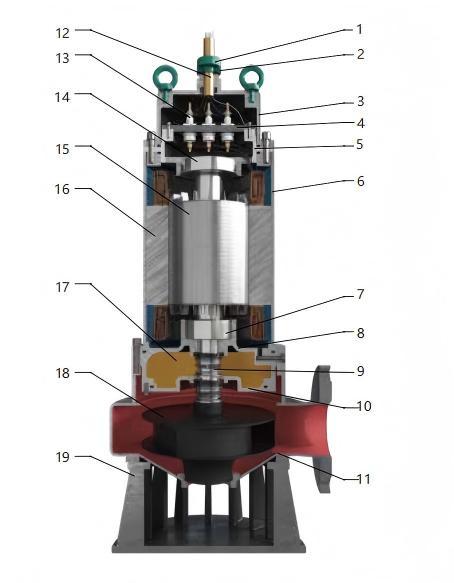

Bơm chìm chống cháy nổ lưỡng cư dòng BQS

Lợi thế cấu trúc

Đạt tiêu chuẩn chống cháy nổ EXDL, an toàn và đáng tin cậy.

Động cơ được làm mát bằng nước, cho phép khởi động khô và chạy không tải.

Phương pháp lắp đặt linh hoạt: Có thể lắp đặt ngâm trong nước hoặc lắp đặt khô.

Thiết kế giao diện kết nối nối tiếp độc đáo, hỗ trợ lắp đặt nối tiếp.

Hệ thống gioăng cơ khí kép, tăng cường độ tin cậy của gioăng.

Thiết bị giảm áp độc đáo và cân bằng lực dọc trục, giảm áp suất ổ trục.

Thiết kế kênh dẫn dòng rộng cho cánh quạt và vỏ xoắn ốc, hiệu suất chống tắc nghẽn tuyệt vời.

Sử dụng vật liệu chống mài mòn, mang lại khả năng chống chịu tốt với sự mài mòn từ cát và bùn.

Thông số hiệu suất
